更新日期：2024-04-01 00:04:00
产品简介：采用 1mm2 X2SON 封装的 5 通道 7pF、5.5V、15kV ESD 保护器件
查看详情TPD5E003DPFR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
雷卯电子LEIDITECH
-
SOT-363
2024+ -
3000
-
上海市
-
-
TPD5E003DPFR 中文资料属性参数
- 现有数量：15,888现货10,000Factory
- 价格：1 : ￥4.93000剪切带（CT）5,000 : ￥1.68140卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：齐纳
- 单向通道：5
- 双向通道：4
- 电压 - 反向断态（典型值）：5V（最大）
- 电压 - 击穿（最小值）：6V
- 不同 Ipp 时电压 - 箝位（最大值）：19.5V
- 电流 - 峰值脉冲 (10/1000μs)：3A（8/20μs）
- 功率 - 峰值脉冲：40W
- 电源线路保护：无
- 应用：通用
- 不同频率时电容：10pF @ 1MHz
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：6-XFDFN
- 供应商器件封装：6-X2SON（1x1）
产品特性
- 为低压输入输出 (IO) 接口提供系统级的 ESD 保护
- IEC 61000-4-2 级别 4±15kV（接触放电） ±15kV（空气间隙放电）
- ±15kV（接触放电）
- ±15kV（空气间隙放电）
- 典型 IO 电容 7pF (VIO=2.5V)
- 直流 (DC) 击穿电压 6V（最小值）
- 低泄漏电流 100nA（最大值）
- 低 ESD 钳位电压
- 工业温度范围：-40°C 至 125°C
- IEC 61000-4-5（浪涌）：40W（8/20µs 脉冲）
- 小型、易于走线的 DPF 封装
产品概述
TPD5E003 是一款 5 通道 ESD 保护器件。 它提供 ±15KV IEC 接触和 ±15KV 空气间隙 ESD 保护。 它特有 5 个完全一样的 ESD 钳位二极管，这些二极管可被用于 5 个单向（0V 至 5V）I/O 线路或 4 个双向（-5V 至 5V）I/O 线路。 较低的 IO 电容适合于广泛的应用。 典型应用领域包括音频线路（麦克风、耳机和免提电话），SD 接口和袖珍键盘以及其他按钮。

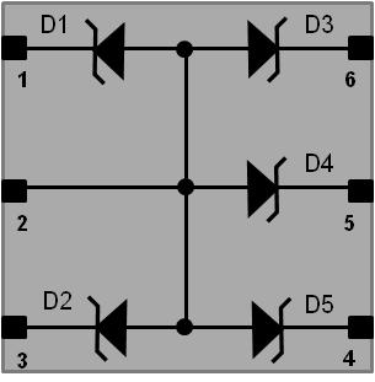

TPD5E003DPFR 电路图
TPD5E003DPFR 电路图
