TPD4S012DRYR

Texas Instruments TVS - 其它复合
  • 封装：6-UFDFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel?
  • 参考价格：$0.3129-$0.87

更新日期：2024-04-01 00:04:00

TPD4S012DRYR

Texas Instruments TVS - 其它复合

产品简介：适用于 USB 接口且具有 15V 耐受 Vbus 的四通道 0.8pF、5.5V、±10kV ESD 保护二极管

查看详情
  • 封装：6-UFDFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel?
  • 参考价格：$0.3129-$0.87

TPD4S012DRYR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD4S012DRYR 中文资料属性参数

  • 产品培训模块：ESD/EMI Protection
  • 标准包装：1
  • 类别：过电压，电流，温度装置
  • 家庭：TVS - 其它复合
  • 系列：TPD4S012
  • 电压 - 工作：-
  • 电压 - 箝位：-
  • 技术：混合技术
  • 功率（瓦特）：60W
  • 电路数：4
  • 应用：USB
  • 封装/外壳：6-UFDFN
  • 供应商设备封装：6-SON（1.45x1）
  • 包装：?
  • 其它名称：296-24244-6

产品特性

  • Integrated ESD Clamps on all Pins
  • USB Signal Pins (D+, D–, ID) 0.8-pF Line Capacitance
  • 0.8-pF Line Capacitance
  • Supports Data Rates in Excess of 480 Mbps
  • IEC 61000-4-2 ESD Protection (Level 4 Contact) ±10-kV IEC 61000-4-2 Contact Discharge
  • ±10-kV IEC 61000-4-2 Contact Discharge
  • IEC 61000-4-5 Surge 3 Amps Peak Pulse Current
  • 3 Amps Peak Pulse Current
  • APPLICATIONS Cellular Phones Digital Cameras Global Positioning Systems (GPS) Portable Digital Assistants (PDA) Portable Computers
  • Cellular Phones
  • Digital Cameras
  • Global Positioning Systems (GPS)
  • Portable Digital Assistants (PDA)
  • Portable Computers

产品概述

The TPD4S012 is a four-channel Transient Voltage Suppressor (TVS) based Electrostatic Discharge (ESD) protection diode array for USB chargers and USB On-The-Go (OTG) interfaces.The TPD4S012 provides IEC 61000-4-2 system level ESD Protection featuring 15 V tolerance on the VBUS line. The device is ideal for providing circuit protection for USB charger and OTG applications due to its high-voltage tolerance at the VBUS line and small flow-through package.
查看全部

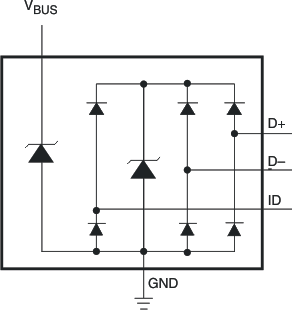

TPD4S012DRYR 电路图

TPD4S012DRYR 电路图

TPD4S012DRYR 电路图
