产品简介：采用 0.5mm 间距、0.64mm2 SON 封装的四路 4.8pF、±5.5V、±15kV ESD 保护二极管
查看详情TPD4E6B06DPWR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TPD4E6B06DPWR 中文资料属性参数
- 现有数量：2,740现货9,000Factory
- 价格：1 : ￥4.69000剪切带（CT）3,000 : ￥1.66352卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：齐纳
- 单向通道：-
- 双向通道：4
- 电压 - 反向断态（典型值）：5.5V（最大）
- 电压 - 击穿（最小值）：6V
- 不同 Ipp 时电压 - 箝位（最大值）：13V（标准）
- 电流 - 峰值脉冲 (10/1000μs)：3A（8/20μs）
- 功率 - 峰值脉冲：40W
- 电源线路保护：无
- 应用：通用
- 不同频率时电容：-
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：4-XFDFN 裸露焊盘
- 供应商器件封装：4-X2SON（0.8x0.8）
产品特性
- IEC 61000-4-2 4 级±15kV 接触放电±15kV 气隙放电
- ±15kV 接触放电
- ±15kV 气隙放电
- IEC 61000-4-5（浪涌）：3A (8/20µs)
- IO 电容值：4.8pF（典型值）
- RDYN：0.75Ω（典型值）
- 直流击穿电压：±6V（最小值）
- 超低泄漏电流：100nA（最大值）
- 钳位电压：10V（IPP = 1A 时的最大值）
- 工业温度范围：-40°C 至 +125°C
- 节省空间的 DPW 封装 (0.8mm × 0.8mm)
产品概述
TPD4E6B06 是一款采用超小型 DPW 封装的四通道静电放电 (ESD) 保护器件。此器件是业内领先的小型 4 通道瞬态电压抑制器 (TVS) 二极管，间距为 0.48mm。这种较大的间距有助于节省印刷电路板 (PCB) 的制造成本。此器件提供符合 IEC61000-4-2 标准的高达 15kV 的接触放电要求。此器件具有 ESD 钳位电路，该电路的背对背二极管支持双极双向信号。4.8pF（典型值）的线路电容使得此器件适用于 支持 高达 700MHz 数据速率的广泛应用。

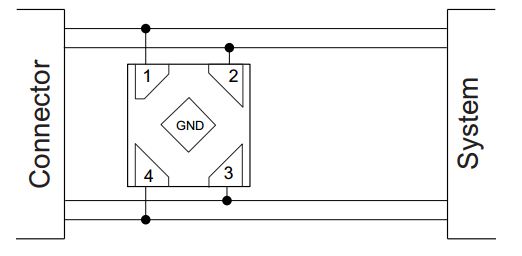

TPD4E6B06DPWR 电路图
