更新日期：2024-04-01 00:04:00
产品简介：采用 SOT-23 和 SC70 封装的四路 0.8pF、5.5V、±15kV ESD 保护二极管
查看详情TPD4E1U06DCKR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
雷卯电子LEIDITECH
-
SOT-363
2024+ -
3000
-
上海市
-
-
-
TI/德州仪器
-
SOT-363
21+ -
10000
-
杭州
-
-
-
只做原装现货，大量现货热卖
-
TI
-
-
21+ -
50000
-
上海市
-
-
-
原装现货!品质为先！请来电垂询！
-
TI
-
-
23+ -
41000
-
上海市
-
-
-
全新原装现货，杜绝假货。
-
TI
-
-
2021+ -
28000
-
苏州
-
-
TPD4E1U06DCKR 中文资料属性参数
- 现有数量：21,191现货9,000Factory
- 价格：1 : ￥3.34000剪切带（CT）3,000 : ￥0.94498卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：转向装置（轨至轨）
- 单向通道：4
- 双向通道：-
- 电压 - 反向断态（典型值）：5.5V（最大）
- 电压 - 击穿（最小值）：6.5V
- 不同 Ipp 时电压 - 箝位（最大值）：15V（标准）
- 电流 - 峰值脉冲 (10/1000μs)：3A（8/20μs）
- 功率 - 峰值脉冲：45W
- 电源线路保护：是
- 应用：以太网，HDMI
- 不同频率时电容：-
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：6-TSSOP，SC-88，SOT-363
- 供应商器件封装：SC-70-6
产品特性
- IEC 61000-4-2 4 级 ESD 保护±15kV 接触放电±15kV 气隙放电
- ±15kV 接触放电
- ±15kV 气隙放电
- IEC 61000-4-4 瞬态放电 (EFT) 保护 80A (5/50ns)
- 80A (5/50ns)
- IEC 61000-4-5 浪涌保护 3A (8/20µs)
- 3A (8/20µs)
- IO 电容：0.8pF（典型值）
- 直流击穿电压：6.5V（最小值）
- 超低泄漏电流：10nA（最大值）
- 低 ESD 钳位电压
- 工业温度范围：-40°C 至 +125°C
- 小型、易于布线的 DCK 和 DBV 封装
产品概述
TPD4E1U06 是一款基于四通道单向瞬态电压抑制器 (TVS) 的静电放电 (ESD) 保护二极管，具有超低电容。该器件的 ESD 冲击消散值高于 IEC 61000-4-2
国际标准规定的最高水平。其 0.8pF 的线路电容使其广泛适用于各类 应用的输出电流传感电阻器和运算放大器而得以实现。典型应用领域包括 HDMI、USB2.0、MHL 和 DisplayPort。

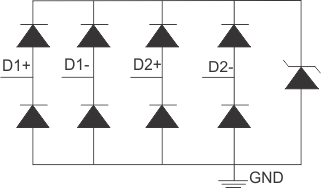

TPD4E1U06DCKR 电路图
TPD4E1U06DCKR 电路图
