更新日期：2024-04-01 00:04:00
产品简介：采用 SOT 和 SC70 封装且具有 0.5nA 最大泄漏电流的四路 0.7pF、±5.5V、±12kV ESD 保护二极管
查看详情TPD4E1B06DRLR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI
-
SOT6
1419+ -
230
-
杭州
-
-
-
进口原装现货
TPD4E1B06DRLR 中文资料属性参数
- 现有数量：30,495现货8,000Factory
- 价格：1 : ￥3.34000剪切带（CT）4,000 : ￥1.17174卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：转向装置（轨至轨）
- 单向通道：4
- 双向通道：-
- 电压 - 反向断态（典型值）：5.5V（最大）
- 电压 - 击穿（最小值）：7V
- 不同 Ipp 时电压 - 箝位（最大值）：14.5V（标准）
- 电流 - 峰值脉冲 (10/1000μs)：3A（8/20μs）
- 功率 - 峰值脉冲：45W
- 电源线路保护：无
- 应用：通用
- 不同频率时电容：-
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：SOT-563，SOT-666
- 供应商器件封装：SOT-5X3
产品特性
- 超低泄漏电流 0.5nA（最大值）
- 针对 4 条 I/O 线路的瞬态保护： IEC 61000-4-2 接触放电 ±12kV IEC 61000-4-2 空气间隙放电 ±15kV IEC 61000-4-5 浪涌 3.0A (8/20µs)
- IEC 61000-4-2 接触放电 ±12kV
- IEC 61000-4-2 空气间隙放电 ±15kV
- IEC 61000-4-5 浪涌 3.0A (8/20µs)
- I/O 电容 0.7pF（典型值）
- 双向 ESD 保护二极管阵列
- 低 ESD 钳位电压
- 工业温度范围：–40°C 至 125°C
- 易于布线的小型 DRL 和 DCK 封装
产品概述
TPD4E1B06 是一款 4 通道双向静电放电 (ESD) 保护二极管阵列。这款器件特有超低泄露电流 (0.5nA) 来实现精确模拟测量。±12kV 接触和 ±15kV 空气间隙 ESD 保护超过 IEC 61000-4-2 4 级要求。 TPD4E1B06 器件的 0.7pF 线路电容值使其非常适合精密模拟、USB2.0、以太网、SATA、LVDS 和 1394 接口。

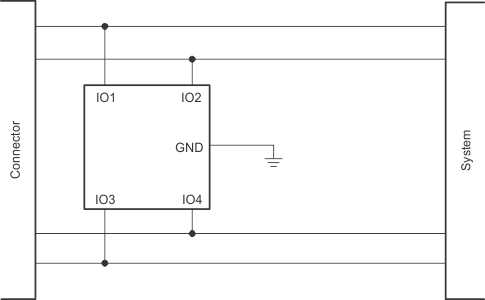

TPD4E1B06DRLR 电路图
TPD4E1B06DRLR 电路图
