TPD4E004DRYR

Texas Instruments TVS - 二极管
  • 封装：6-UFDFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.208-$0.64

更新日期：2024-04-01 00:04:00

TPD4E004DRYR

Texas Instruments TVS - 二极管

产品简介：适用于高速接口且具有 VCC 引脚的四通道 1.6pF、5.5V、±8kV ESD 保护二极管

查看详情
  • 封装：6-UFDFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.208-$0.64

TPD4E004DRYR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD4E004DRYR 中文资料属性参数

  • 标准包装：1
  • 类别：过电压，电流，温度装置
  • 家庭：TVS - 二极管
  • 系列：-
  • 电压 - 反向隔离（标准值）：-
  • 电压 - 击穿：6V
  • 功率（瓦特）：-
  • 电极标记：4 通道阵列 - 双向
  • 安装类型：表面贴装
  • 封装/外壳：6-UFDFN
  • 供应商设备封装：6-SON（1.45x1）
  • 包装：®
  • 其它名称：296-23618-6

产品特性

  • IEC 61000-4-2 ESD 保护： ±8kV IEC 61000-4-2 接触放电 ±12-kV IEC 61000-4-2 空隙放电
  • ±8kV IEC 61000-4-2 接触放电
  • ±12-kV IEC 61000-4-2 空隙放电
  • ANSI/ESDA/JEDEC JS-001： ±15kV 人体放电模型 (HBM)
  • ±15kV 人体放电模型 (HBM)
  • 1.6pF 低输入电容
  • 0.9V 至 5.5V 电源电压范围
  • 4 通道器件
  • 节省空间的 SON (DRY) 封装

产品概述

TPD4E004 是一款低电容瞬态电压抑制 (TVS) 器件。TPD4E004 旨在保护连接到通信线路的敏感电子元件免受静电放电 (ESD) 的影响。四个通道中的每一个通道都包含一对二极管，用于将 ESD 电流脉冲引导至 V CC 或 GND。TPD4E004 可为高达 ±15kV 的人体放电模型 (HBM) ESD 脉冲（在 IEC 61000-4-2 中指定）提供保护，并提供 ±8kV 接触放电和 ±12kV 空气间隙放电。该器件每通道具有 1.6pF 电容，因此非常适合用在高速数据 IO 接口中。TPD4E004 是专为 USB、以太网™和其他高速应用而设计的四路 ESD 结构。
查看全部

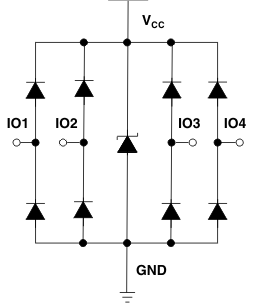

TPD4E004DRYR 电路图

TPD4E004DRYR 电路图

TPD4E004DRYR 电路图
