TPD4E002DRL2

Texas Instruments TVS - 二极管

封装：SOT-553
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$0.148-$0.54

更新日期：2024-04-01 00:04:00

TPD4E002DRL2

Texas Instruments TVS - 二极管

产品简介：四路 11pF、5.5V、±15kV ESD 保护二极管

查看详情

封装：SOT-553
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$0.148-$0.54

TPD4E002DRL2 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPD4E002DRL2
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TPD4E002DRL2 中文资料属性参数

标准包装：1
类别：过电压，电流，温度装置
家庭：TVS - 二极管
系列：-
电压 - 反向隔离（标准值）：3V
电压 - 击穿：6.1V
功率（瓦特）：-
电极标记：4 通道阵列 - 单向
安装类型：表面贴装
封装/外壳：SOT-553
供应商设备封装：SOT-5
包装：®
其它名称：296-25866-6

产品特性

IEC 61000-4-2 ESD Protection ±15-kV IEC 61000-4-2 Contact Discharge
±15-kV IEC 61000-4-2 Contact Discharge
IEC 61000-4-5 Surge Protection 2.5-A Peak Pulse Current (8/20-µs Pulse)
2.5-A Peak Pulse Current (8/20-µs Pulse)
ANSI/ESDA/JEDEC JS-001 ±15-kV Human Body Model (HBM)
±15-kV Human Body Model (HBM)
Four Unidirectional Voltage Suppression Diodes for use in ESD Protection
I/O Breakdown Voltage, VBR = 6.1 V (Minimum)
I/O Capacitance 11 pF (Typical)
Low Leakage Current < 100 nA
Very Small Printed-Circuit Board (PCB) Area < 2.6 mm2
High Integration
Suitable for High-Density Boards

产品概述

The TPD4E002 device is a transient voltage suppressor (TVS) designed to protect up to four lines against electrostatic discharge (ESD) transients. The monolithic circuit design allows superior capacitance matching between the channels and reduced crosstalk. This device is ideal for applications where both reduced line capacitance and board space-saving are required.

查看全部

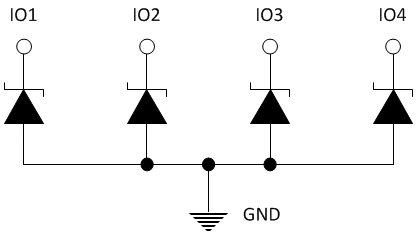

TPD4E002DRL2 电路图
