TPD3F303DPVR

Texas Instruments EMI/RFI（LC、RC 网络）
  • 封装：8-UFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.4185-$0.97

更新日期：2024-04-01 00:04:00

TPD3F303DPVR

Texas Instruments EMI/RFI（LC、RC 网络）

产品简介：适用于 SIM 卡且具有 300MHz -3dB 性能的 3 通道 5.5V、±15kV ESD 保护和 EMI 滤波器

查看详情
  • 封装：8-UFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.4185-$0.97

TPD3F303DPVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD3F303DPVR 中文资料属性参数

  • 标准包装：1
  • 类别：滤波器
  • 家庭：EMI/RFI（LC、RC 网络）
  • 系列：TPD3F303
  • 类型：低通
  • 技术：RC（Pi）
  • 通道数：3
  • 中心 / 截止频率：294MHz（截止值）
  • 衰减值：-
  • 电阻 - 通道 (Ohms)：100
  • 电流：-
  • 值：R = 100 欧姆，C = 20pF
  • ESD 保护：是
  • 滤波器阶数：2nd
  • 应用：移动设备的数据线路
  • 封装/外壳：8-UFDFN 裸露焊盘
  • 尺寸/尺寸：0.083" L x 0.063" W（2.10mm x 1.60mm）
  • 高度：0.026"（0.65mm）
  • 包装：®
  • 工作温度：-40°C ~ 85°C
  • 其它名称：296-28299-6

产品特性

  • 双向 EMI/RFI 滤波和具有集成 ESD 保护功能的线路终端
  • 牢固可靠的 ESD 保护超过了 IEC 61000-4-2 (Level 4) 规格的要求 ±15-kV 人体模型(HBM) ±15-kV IEC 61000-4-2 （接触放电） ±15-kV IEC 61000-4-2 （空气间隙放电）
  • ±15-kV 人体模型(HBM)
  • ±15-kV IEC 61000-4-2 （接触放电）
  • ±15-kV IEC 61000-4-2 （空气间隙放电）
  • 击穿电压： 6V
  • 低噪声 C-R-C 滤波器拓扑结构
  • 集成型 VCC 箝位免除了增设外部 ESD 保护的需要
  • 采用节省空间的 DPV 封装 （0.5mm 间距）、DQD 封装 （0.4mm 间距）
  • 应用 移动手机 PDA 视频控制台 便携式计算机
  • 移动手机
  • PDA
  • 视频控制台
  • 便携式计算机

产品概述

TPD3F303 是一款用于 SIM 卡接口的三通道集成型 EMI 滤波器。 该器件集成了一个 VCC 箝位，用于在 VCC 线路上提供系统级的 ESD 保护。 在 CLK 线路上设有阻值为 47Ω 的终端电阻器，并在 DATA 和 RST 线路上采用了一个 100Ω 终端。低通滤波器阵列降低了 EMI 辐射并提供了系统级的 ESD 保护。 凭借其小外形封装及易用型引脚配置，TPD3F303 滤波器可适合广泛的应用，例如：移动手机、 PDA、视频控制台、笔记本电脑等等。 TPD3F303 专为抑制那些容易遭受电磁干扰的系统中的 EMI/RFI 噪声而设计。 该滤波器系列内置一个 ESD 保护电路，用于防止应用在遭受远远超过 IEC 61000-4-2 (Level 4) 规格值的 ESD 应力时受损。 TPD3F303 的规定工作温度范围为－40°C 至 85°C。
查看全部

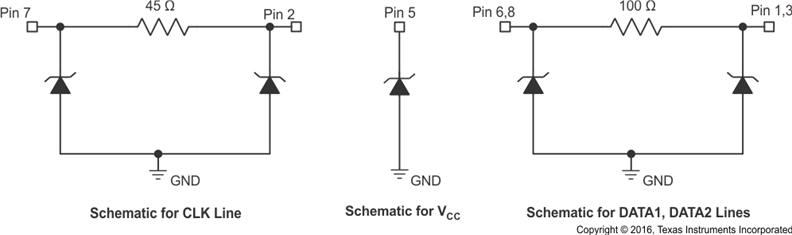

TPD3F303DPVR 电路图

TPD3F303DPVR 电路图

TPD3F303DPVR 电路图
