更新日期：2024-04-01 00:04:00
产品简介：汽车类 USB D+/D- VBUS 短路和 IEC ESD 保护
查看详情TPD2S701QDSKRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TPD2S701QDSKRQ1 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：3,000 : ￥5.77163卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 电压 - 箝位：-
- 技术：混合技术
- 电路数：1
- 应用：汽车级
- 安装类型：表面贴装型
- 封装/外壳：10-WFDFN 裸露焊盘
- 供应商器件封装：10-SON（2.5x2.5）
产品特性
- 符合 AEC-Q100 标准 –40°C 至 125°C 的工作温度范围
- –40°C 至 125°C 的工作温度范围
- VD+ 和 VD– 上的 VBUS 短路保护
- ESD 性能 VD+，VD– ±8kV 接触放电（IEC 61000-4-2 和 ISO 10605 330pF，330Ω） ±15kV 气隙放电（IEC 61000-4-2 和 ISO 10605 330pF，330Ω）
- ±8kV 接触放电（IEC 61000-4-2 和 ISO 10605 330pF，330Ω）
- ±15kV 气隙放电（IEC 61000-4-2 和 ISO 10605 330pF，330Ω）
- 高速数据开关（1GHz 带宽）
- 只需要 5V 电源
- 可调节 OVP 阈值
- 快速过压响应时间（典型值 200ns）
- 热关断特性
- 集成输入使能和故障输出信号
- 保证数据完整性的直通路由 10 引脚 VSSOP 封装 (3mm × 3mm) 10 引脚 QFN 封装 (2.5mm × 2.5mm)
- 10 引脚 VSSOP 封装 (3mm × 3mm)
- 10 引脚 QFN 封装 (2.5mm × 2.5mm)
产品概述
TPD2S701-Q1 是一款用于汽车高速接口（如 USB 2.0）的双通道线路 VBUS 短路和 IEC61000-4-2 ESD 保护器件。TPD2S701-Q1 包含两个数据线路 nFET 开关。这些开关通过提供业界一流的带宽，实现最小的信号衰减，同时可保护内部系统电路（在 VD+ 和 VD– 引脚上），使其免受过压情况的损坏，从而确保安全的数据通信。 在这些引脚上，此器件可实现直流电高达 7V 的过压保护。这为 USB VBUS 轨的数据线路短路提供了充分保护。该过压保护电路提供业界最可靠的 VBUS 短路隔离，能在 200ns 内关闭数据开关，并保护上游电路免受有害电压和电流尖峰影响。此外，TPD2S701-Q1 只需要 5V 的单一电源，这优化了电源树的大小和成本。该器件允许通过电阻分压器网络调整 OVP 阈值和钳位电路，为优化系统保护提供了一种简单且经济高效的方法（适用于任何收发器）。TPD2S701-Q1 还包括一个 FLT 引脚，该引脚会在器件出现过压状况时发出指示，并在过压状况消除后自动复位。 TPD2S701-Q1 还在 VD+ 和 VD– 引脚上集成了系统级别的 IEC 61000-4-2 和 ISO 10605 ESD 钳位，因此在应用中无需再配置高压、低电容的外部 TVS 钳位电路。

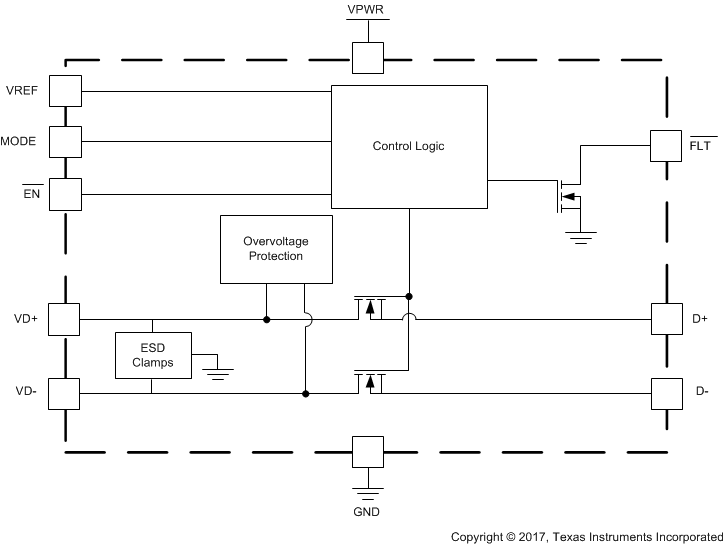

TPD2S701QDSKRQ1 电路图
TPD2S701QDSKRQ1 电路图
