TPD2S017DBVR

Texas Instruments TVS - 其它复合
  • 封装：SOT-23-6
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel?
  • 参考价格：$0.245-$0.68

更新日期：2025-03-27 14:03:14

TPD2S017DBVR

Texas Instruments TVS - 其它复合

产品简介：具有低钳位和 EMI 滤波功能的 2 通道 5.5V、1pF、±11kV ESD 保护二极管

查看详情
  • 封装：SOT-23-6
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel?
  • 参考价格：$0.245-$0.68

TPD2S017DBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD2S017DBVR 中文资料属性参数

  • 标准包装：1
  • 类别：过电压，电流，温度装置
  • 家庭：TVS - 其它复合
  • 系列：-
  • 电压 - 工作：5V
  • 电压 - 箝位：11V
  • 技术：混合技术
  • 功率（瓦特）：463.18 mW
  • 电路数：2
  • 应用：通用
  • 封装/外壳：SOT-23-6
  • 供应商设备封装：SOT-23-6
  • 包装：?
  • 其它名称：296-25216-6

产品特性

  • 超低钳位电压可确保在 ESD 事件期间保护超低电压核心芯片组
  • IEC 61000-4-2 ESD 保护
  • 串联电阻器 (R = 1Ω) 匹配为 ±8mΩ（典型值）
  • 差分通道输入电容匹配为 0.02pF（典型值）
  • 高频下的高速数据速率和 EMI 滤波器操作（–3dB 带宽，≉3GHz）
  • 采用 6 引脚小外形尺寸晶体管 [SOT-23 (DBV)] 封装
  • 简易直通布线封装

产品概述

TPD2S017 是一款双通道静电放电 (ESD) 保护器件。该保护产品在每条线路中提供两级 ESD 瞬态电压抑制 (TVS) 二极管，并具有典型的 1Ω 串联电阻器隔离。这种架构允许器件于系统级 ESD 冲击期间钳位在非常低的电压。TPD2S017 符合 IEC61000-4-2 ESD 保护标准。由于串联电阻器元件，TPD2S017 可提供受控滤波器滚降，以实现更出色的杂散 EMI 抑制和信号完整性。单片器件技术允许元件值的良好匹配，包括钳位电容和差分信号对之间的串联电阻器。线路电容和串联电阻器的紧密匹配，可确保由于添加 ESD 钳位而导致的差分信号失真较小，并且还允许部件以高速差分数据速率（超过 1.5Gbps）运行。DBV 封装提供直通式引脚映射，可简化电路板布局布线。这种 ESD 保护器件的典型应用是 USB 数据线、IEEE 1394 接口、LVDS、MDDI/MIPI 和 HS 信号的电路保护。
查看全部

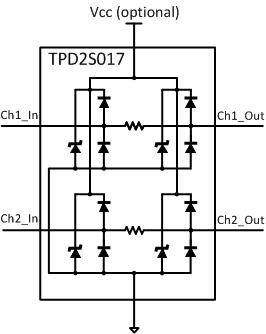

TPD2S017DBVR 电路图
