TPD2EUSB30ADRTR

Texas Instruments TVS - 二极管
  • 封装：SOT-3
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.2475-$0.62

更新日期：2024-04-01 00:04:00

TPD2EUSB30ADRTR

Texas Instruments TVS - 二极管

产品简介：适用于 USB 3.0 且具有 5A 浪涌额定值的双通道 0.7pF、3.6V、±8kV ESD 保护二极管

查看详情
  • 封装：SOT-3
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.2475-$0.62

TPD2EUSB30ADRTR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD2EUSB30ADRTR 中文资料属性参数

  • 产品培训模块：ESD/EMI Protection
  • 标准包装：1
  • 类别：过电压，电流，温度装置
  • 家庭：TVS - 二极管
  • 系列：-
  • 电压 - 反向隔离（标准值）：3.6V
  • 电压 - 击穿：4.5V
  • 功率（瓦特）：45W
  • 电极标记：2 通道阵列 - 双向
  • 安装类型：表面贴装
  • 封装/外壳：SOT-3
  • 供应商设备封装：SOT-3
  • 包装：®
  • 其它名称：296-28153-6

产品特性

  • 支持 USB 3.0 数据速率 (5Gbps)
  • IEC 61000-4-2 ESD 保护（4 级接触式）
  • IEC 61000-4-5 浪涌保护 5A (8/20µs)
  • 5A (8/20µs)
  • 低电容 DRT：0.7pF（典型值） DQA：0.8pF（典型值）
  • DRT：0.7pF（典型值）
  • DQA：0.8pF（典型值）
  • 动态电阻：0.6Ω（典型值）
  • 节省空间的 DRT、DQA 封装
  • 直通引脚映射

产品概述

TPD2EUSB30、TPD2EUSB30A 和 TPD4EUSB30 是基于 2 通道和 4 通道瞬态电压抑制器 (TVS) 的静电放电 (ESD) 保护二极管阵列。TPDxEUSB30/A 器件的额定 ESD 冲击消散值达到了 IEC 61000-4-2 国际标准（接触式）规定的最高水平。根据 IEC 61000-4-5（浪涌）规范，这类器件还可提供 5A (8/20µs) 的峰值脉冲电流额定值。TPD2EUSB30A 具有 4.5V 的低直流击穿电压。凭借低电容、低击穿电压和低动态电阻，TPD2EUSB30A 器件可为高速差分 IO 提供出色的保护。TPD2EUSB30 和 TPD2EUSB30A 可采用节省空间的 DRT (1mm × 1mm) 封装。TPD4EUSB30 可采用节省空间的 DQA (2.5mm × 1.0mm) 封装。
查看全部

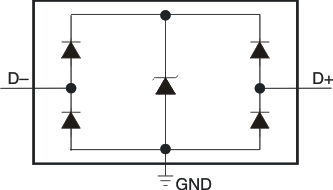

TPD2EUSB30ADRTR 电路图

TPD2EUSB30ADRTR 电路图

TPD2EUSB30ADRTR 电路图
