更新日期：2024-04-01 00:04:00
产品简介：适用于 USB 2.0 且具有 ESD 等级的双通道 1pF、±5.5V、±10kV ESD 保护二极管
查看详情TPD2E1B06DRLR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TPD2E1B06DRLR 中文资料属性参数
- 现有数量：9,715现货8,000Factory
- 价格：1 : ￥4.53000剪切带（CT）4,000 : ￥1.60191卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：转向装置（轨至轨）
- 单向通道：-
- 双向通道：2
- 电压 - 反向断态（典型值）：5.5V（最大）
- 电压 - 击穿（最小值）：7V
- 不同 Ipp 时电压 - 箝位（最大值）：15V（标准）
- 电流 - 峰值脉冲 (10/1000μs)：2.5A（8/20μs）
- 功率 - 峰值脉冲：35W
- 电源线路保护：无
- 应用：通用
- 不同频率时电容：-
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：SOT-563，SOT-666
- 供应商器件封装：SOT-5X3
产品特性
- 为低压输入输出 (IO) 接口提供系统级的静电放电 (ESD) 保护
- IEC 61000-4-2 4 级接触 ESD 额定值
- IO 电容值 1pF（典型值）
- 直流 (DC) 击穿电压 7V（最小值）
- 超低泄漏电流 10nA（最大值）
- 低 ESD 钳位电压
- 车用温度范围：–40°C 至 125°C
- 小型易于走线的 DRL 封装
- 游戏机
- 电子书
- 便携式媒体播放器
- 数码摄像机
产品概述
TPD2E1B06 是一款双通道超低电容 ESD 保护器件。 它提供 ±10KV IEC 接触 ESD 保护。 其 1pF 线路电容值使得这款器件适合于广泛应用。 典型应用接口为 USB 2.0，低压差分信令 (LVDS) 和 I2C。 有两个针对 TPD2E1B06 的常见布局布线方法并且都在部分中突出显示。

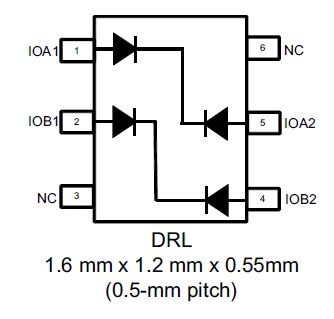

TPD2E1B06DRLR 电路图
TPD2E1B06DRLR 电路图
