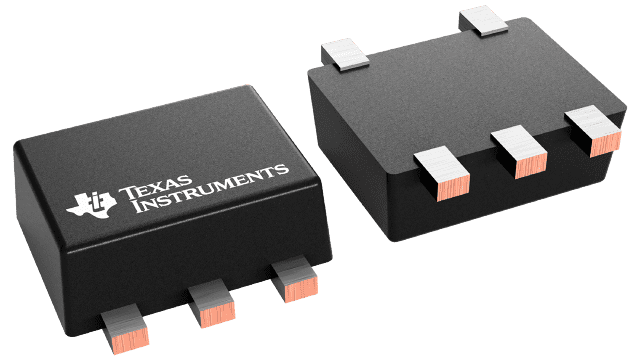

TPD2E001IDRLRQ1

Texas Instruments TVS - 二极管
  • 封装：SOT-553
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.28545-$0.71

更新日期：2024-04-01 00:04:00

TPD2E001IDRLRQ1

Texas Instruments TVS - 二极管

产品简介：适用于 USB 2.0 且具有 VCC 引脚的汽车类双通道 1.5pF、5.5V、±8kV ESD 保护二极管

查看详情
  • 封装：SOT-553
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.28545-$0.71

TPD2E001IDRLRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD2E001IDRLRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：过电压，电流，温度装置
  • 家庭：TVS - 二极管
  • 系列：-
  • 电压 - 反向隔离（标准值）：5.5V
  • 电压 - 击穿：11V
  • 功率（瓦特）：-
  • 电极标记：2 通道阵列 - 单向
  • 安装类型：表面贴装
  • 封装/外壳：SOT-553
  • 供应商设备封装：SOT-5
  • 包装：®
  • 其它名称：296-29985-6

产品特性

  • Qualified for Automotive Applications
  • ESD Protection Exceeds ±15-kV Human-Body Model (HBM) ±8-kV IEC 61000-4-2 Contact Discharge ±15-kV IEC 61000-4-2 Air-Gap Discharge
  • ±15-kV Human-Body Model (HBM)
  • ±8-kV IEC 61000-4-2 Contact Discharge
  • ±15-kV IEC 61000-4-2 Air-Gap Discharge
  • Low 1.5-pF Input Capacitance
  • Low 1-nA (Max) Leakage Current
  • 0.9-V to 5.5-V Supply-Voltage Range
  • Two-Channel Device
  • Space-Saving DRL Package
  • Alternate 3-, 4-, 6-Channel Options Available: TPD3E001, TPD4E001, and TPD6E001
  • APPLICATIONS USB 2.0 Ethernet FireWire™ Video Cell Phones SVGA Video Connections Glucose Meters
  • USB 2.0
  • Ethernet
  • FireWire™
  • Video
  • Cell Phones
  • SVGA Video Connections
  • Glucose Meters

产品概述

The TPD2E001 is a low-capacitance ±15-kV ESD-protection diode array designed to protect sensitive electronics attached to communication lines. Each channel consists of a pair of diodes that steer ESD current pulses to VCC or GND. The TPD2E001 protects against ESD pulses up to ±15-kV Human-Body Model (HBM), ±8-kV Contact Discharge, and ±15-kV Air-Gap Discharge, as specified in IEC 61000-4-2. This device has a 1.5-pF capacitance per channel, making it ideal for use in high-speed data IO interfaces.The TPD2E001 is a two-channel device intended for USB and USB 2.0 applications.The TPD2E001 is available in the DRL package and is specified for –40°C to 85°C operation.
