TPD1E6B06DPLR

Texas Instruments TVS - 二极管
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.05375-$0.0688

更新日期：2024-04-01 00:04:00

TPD1E6B06DPLR

Texas Instruments TVS - 二极管

产品简介：采用 0201 封装的 6pF ±5V ±15kV ESD 保护二极管

查看详情
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.05375-$0.0688

TPD1E6B06DPLR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD1E6B06DPLR 中文资料属性参数

  • 标准包装：15,000
  • 类别：过电压，电流，温度装置
  • 家庭：TVS - 二极管
  • 系列：-
  • 电压 - 反向隔离（标准值）：5V（最小值）
  • 电压 - 击穿：6V
  • 功率（瓦特）：50W
  • 电极标记：双向
  • 安装类型：*
  • 封装/外壳：*
  • 供应商设备封装：*
  • 包装：*
  • 其它名称：296-34891-2TPD1E6B06DPLR-ND

产品特性

  • IEC 61000-4-2 4 级静电放电 (ESD) 保护±15kV 接触放电 ±15kV 气隙放电
  • ±15kV 接触放电
  • ±15kV 气隙放电
  • IEC 61000-4-5 浪涌：3.8A (8/20µs)
  • I/O 电容：6pF（典型值）
  • RDYN：0.55Ω（典型值）
  • 直流击穿电压：±6V（最小值）
  • 低泄漏电流 10nA（典型值）
  • 低 ESD 钳位电压
  • 工业温度范围：-40°C 至 125°C

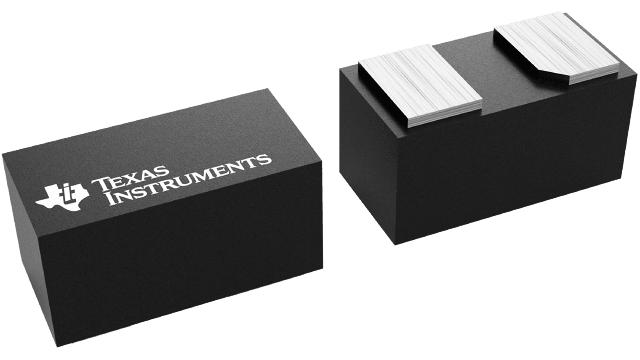

  • 节省空间的 0201 封装(0.6mm × 0.3mm × 0.3mm)
  • 终端设备移动电话平板电脑可穿戴产品远程控制器电子销售点 (EPOS)
  • 移动电话
  • 平板电脑
  • 可穿戴产品
  • 远程控制器
  • 电子销售点 (EPOS)
  • 接口音频线路通用输入/输出 (GPIO)按钮
  • 音频线路
  • 通用输入/输出 (GPIO)
  • 按钮

产品概述

TPD1E6B06 器件是一款用于静电放电 (ESD) 保护的单通道瞬态电压抑制器 (TVS) 二极管，采用小型 0201 封装。TPD1E6B06 的额定 ESD 冲击消散值高于 IEC 61000-4-2 4 级国际标准中规定的最高水平，并且具有 ±15kV 接触放电和 ±15kV 气隙 ESD 保护。该器件提供背靠背 TVS 二极管配置以支持双极或双向信号。6pF 线路电容适合为多种应用提供瞬态电压抑制电路 保护，支持的数据速率高达800Mbps。TPD1E6B06 的典型应用接口包括音频线路（麦克风、耳机和扬声器）、SD 接口、键盘或其他按钮以及 USB 端口的 VBUS 和 ID 引脚。TPD1E6B06 采用行业标准 0201 封装，因此体积超小，非常适合手机、平板电脑和可穿戴设备等空间受限类终端设备。
查看全部

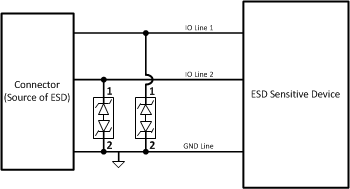

TPD1E6B06DPLR 电路图

TPD1E6B06DPLR 电路图

TPD1E6B06DPLR 电路图
