TPD1E10B09DPYR

Texas Instruments TVS - 二极管

产品简介：采用 0402 封装、具有 6A 8/20us 浪涌的 10pF、±9V、±20kV ESD 保护二极管

查看详情
  • 封装：2-XDFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.0629-$0.44

TPD1E10B09DPYR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

TPD1E10B09DPYR 中文资料属性参数

  • 标准包装：1
  • 类别：过电压，电流，温度装置
  • 家庭：TVS - 二极管
  • 系列：-
  • 电压 - 反向隔离（标准值）：9V
  • 电压 - 击穿：9.5V
  • 功率（瓦特）：90W
  • 电极标记：双向
  • 安装类型：表面贴装
  • 封装/外壳：2-XDFN
  • 供应商设备封装：2-X2SON（1x0.60）
  • 包装：®
  • 其它名称：296-30405-6

产品特性

  • 可为高达 ±9V 的 I/O 接口提供系统级 ESD 保护
  • IEC 61000-4-2 4 级： ±20 kV（空气间隙放电） ±20 kV（接触放电）
  • ±20 kV（空气间隙放电）
  • ±20 kV（接触放电）
  • IEC 61000-4-5 浪涌保护： 4.5A (8/20µs)
  • 4.5A (8/20µs)
  • I/O 电容 10pF（典型值）
  • R DYN 0.5ω（典型值）
  • 直流击穿电压 ±9.5V（最小值）
  • 超低泄漏电流 100nA（最大值）
  • 13V 钳位电压（I PP = 1A 时的最大值）
  • 工业温度范围：–40°C 至 125°C
  • 节省空间的 0402 外形尺寸 (1mm × 0.6mm × 0.5mm)

产品概述

TPD1E10B09 器件是一款采用小型 0402 封装的单通道 ESD 瞬态电压抑制 (TVS) 二极管。这款 ESD 保护二极管提供 ±20kV IEC 61000-4-2（4 级）接触和气隙 ESD 保护。该器件提供背靠背 TVS 二极管配置以支持双极或双向信号。10pF 线路电容适用于能够支持高达 500Mbps 数据速率的宽范围应用。0402 封装是一种业界通用的封装，便于将元件安装到空间受限型应用中。该 ESD 保护 TVS 二极管的典型应用是针对音频线路（麦克风、耳机和扬声器）、SD 接口、键盘或其他按钮、USB 端口的 V BUS 引脚和 ID 引脚以及通用 I/O 端口提供电路保护。该 ESD 钳位有利于为电子书阅读器、平板电脑、远程控制器、可穿戴设备、机顶盒以及电子销售点等终端设备提供保护。
查看全部

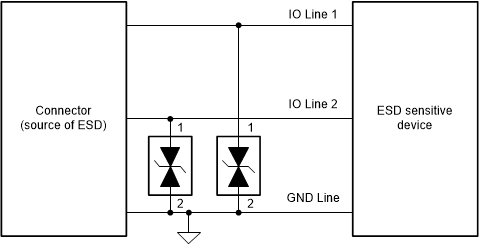

TPD1E10B09DPYR 电路图

TPD1E10B09DPYR 电路图

TPD1E10B09DPYR 电路图
