TPD1E10B06DPYR

Texas Instruments TVS - 二极管
  • 封装：2-XDFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.0629-$0.44

更新日期：2025-01-08

TPD1E10B06DPYR

Texas Instruments TVS - 二极管

产品简介：采用 0402 和 SOD-523 封装的 12pF、±5.5V、±30kV ESD 保护二极管

查看详情
  • 封装：2-XDFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.0629-$0.44

TPD1E10B06DPYR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD1E10B06DPYR 中文资料属性参数

  • 标准包装：1
  • 类别：过电压，电流，温度装置
  • 家庭：TVS - 二极管
  • 系列：-
  • 电压 - 反向隔离（标准值）：5.5V
  • 电压 - 击穿：6V
  • 功率（瓦特）：90W
  • 电极标记：双向
  • 安装类型：表面贴装
  • 封装/外壳：2-XDFN
  • 供应商设备封装：2-X2SON（1x0.60）
  • 包装：®
  • 其它名称：296-30406-6

产品特性

  • 可为低电压 I/O 接口提供系统级 ESD 保护
  • IEC 61000-4-2 4 级 ESD 保护 ±30kV 接触放电 ±30kV 气隙放电
  • ±30kV 接触放电
  • ±30kV 气隙放电
  • IEC 61000-4-5 浪涌：6A (8µs/20µs)
  • I/O 电容 12pF（典型值）
  • RDYN 0.4Ω（典型值）
  • 直流击穿电压 ±6V（最小值）
  • 超低泄漏电流 100nA（最大值）
  • 10V 钳位电压（IPP = 1A 时的最大值）
  • 工业温度范围：–40°C 至 125°C
  • 小型 0402 封装尺寸 (1mm × 0.6mm × 0.5mm)
  • 业界通用 SOD-523 封装 (0.8mm × 1.2mm)

产品概述

TPD1E10B06 是一款单通道 ESD TVS 二极管，提供适合空间受限应用的小型 0402 封装，以及业界通用的 SOD-523 封装。这款 TVS 保护产品提供 ±30kV 接触 ESD 和 ±30kV IEC 气隙保护，并具有一个带背靠背 TVS 二极管的 ESD 钳位电路，用于支持双极或双向信号。该 ESD 保护二极管的 12pF 线路电容适用于能够支持高达 400Mbps 数据传输速率的各种应用。该 ESD 保护产品的典型应用是用作音频线路（麦克风、耳机和扬声器）、SD 接口、键盘或其他按钮、USB 端口的 VBUS 引脚和 ID 引脚以及通用 I/O 端口的保护电路。该 ESD 钳位电路适合用于保护便携式设备、可穿戴设备、机顶盒、电子销售终端设备、电器以及楼宇自动化产品等终端设备。
查看全部

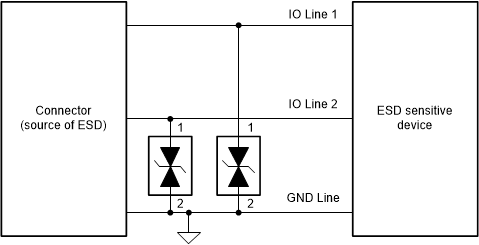

TPD1E10B06DPYR 电路图

TPD1E10B06DPYR 电路图

TPD1E10B06DPYR 电路图
