更新日期：2024-04-01 00:04:00
产品简介：具有 ESD 保护功能和限流负载开关的 13 通道 HDMI 端口解决方案
查看详情TPD13S523RSVR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TPD13S523RSVR 中文资料属性参数
- 现有数量：0现货9,000Factory查看交期
- 价格：3,000 : ￥2.43267卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：齐纳
- 单向通道：13
- 双向通道：-
- 电压 - 反向断态（典型值）：5.5V（最大）
- 电压 - 击穿（最小值）：6V
- 不同 Ipp 时电压 - 箝位（最大值）：15V
- 电流 - 峰值脉冲 (10/1000μs)：3A（8/20μs）
- 功率 - 峰值脉冲：30W
- 电源线路保护：无
- 应用：通用
- 不同频率时电容：-
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装型
- 封装/外壳：16-UFQFN
- 供应商器件封装：16-UQFN（2.6x1.8）
产品特性
- IEC 61000-4-2 4 级接触静态放电 (ESD) 保护 外部线路上 ±12kV 接触放电
- 外部线路上 ±12kV 接触放电
- 适用于 HDMI 1.4 和 HDMI 1.3 接口的单芯片 ESD 解决方案
- 具有电流限制和反向电流保护功能的片载 5V 负载开关
- 支持针对 HDMI 1.4 音频返回线路的实用 (UTILITY) 线路保护
- 最小化传输差分信号 (TMDS) 信号对之间 < 0.05pF 的差分电容
- 工业标准 16-TSSOP 和节省空间的 16-RSV 封装
- 支持超过 3.4Gbps 的数据速率
- RDYN = 0.5Ω（典型值）
- 商业温度范围：–40°C 到 85°C
- 终端设备 机顶盒电子书平板电脑智能电话便携式摄像机
- 机顶盒
- 电子书
- 平板电脑
- 智能电话
- 便携式摄像机
- 接口 HDMI
- HDMI
产品概述
TPD13S523 器件是一款集成 IEC 61000-4-2 ESD 保护的单芯片解决方案（适用于 HDMI 1.4 或 HDMI 1.3 接口）。该器件提供 13 条 TVS 二极管通道，带有与 HDMI 连接器高速线路匹配的直通引脚映射。在提供 ESD 保护的同时，TPD13S523 不会增加高速差分信号的额外失真。单片集成电路技术确保不同线路间的双信号对出色匹配（TMDS 线路间的差分匹配 < 0.05pF）。这比离散 ESD 解决方案更具优势，因为两个不同 ESD 保护电路间的差异可能显著降低差分信号质量。TPD13S523 采用了片上电流限制负载开关，符合 HDMI 5V 输出电气规范。5V_OUT 处的短路保护可确保器件不会损坏，防止接 GND 意外短路。负载开关也采用了反向电流阻断功能，可确保两个 HDMI 驱动器连接在一起时 HDMI 驱动器侧不会错误导通。这些 器件 TPD13S523，包括机顶盒 (STB)、电子书、平板电脑、智能手机以及便携式摄像机。

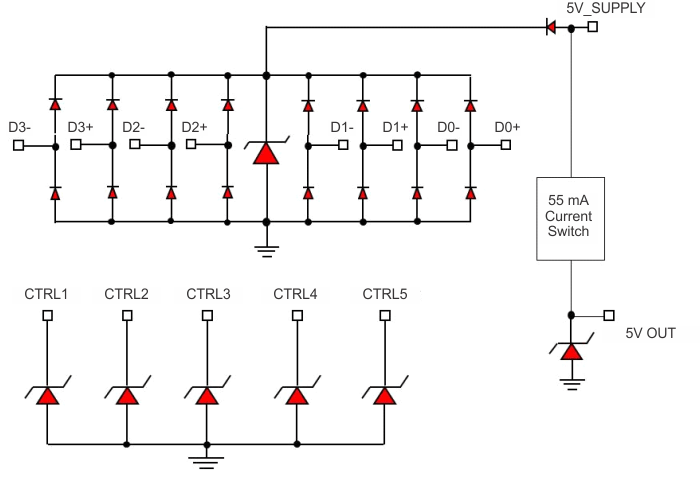

TPD13S523RSVR 电路图
TPD13S523RSVR 电路图
