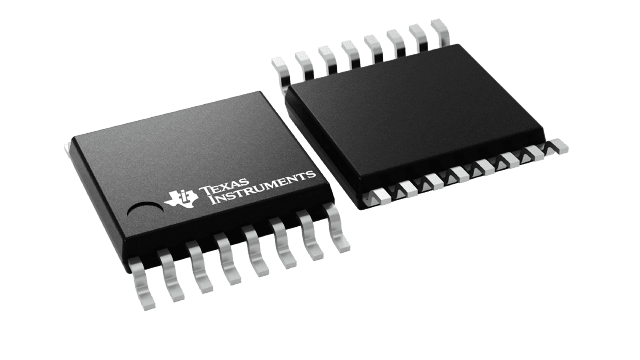

TPD13S523PWR

Texas Instruments TVS - 二极管
  • 封装：16-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.462

更新日期：2024-04-01 00:04:00

TPD13S523PWR

Texas Instruments TVS - 二极管

产品简介：具有 ESD 保护功能和限流负载开关的 13 通道 HDMI 端口解决方案

查看详情
  • 封装：16-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.462

TPD13S523PWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD13S523PWR 中文资料属性参数

  • 标准包装：2,000
  • 类别：过电压，电流，温度装置
  • 家庭：TVS - 二极管
  • 系列：-
  • 电压 - 反向隔离（标准值）：5.5V
  • 电压 - 击穿：6V
  • 功率（瓦特）：30W
  • 电极标记：13 通道阵列 - 双向
  • 安装类型：表面贴装
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：16-TSSOP
  • 包装：带卷 (TR)

产品特性

  • IEC 61000-4-2 4 级接触静态放电 (ESD) 保护 外部线路上 ±12kV 接触放电
  • 外部线路上 ±12kV 接触放电
  • 适用于 HDMI 1.4 和 HDMI 1.3 接口的单芯片 ESD 解决方案
  • 具有电流限制和反向电流保护功能的片载 5V 负载开关
  • 支持针对 HDMI 1.4 音频返回线路的实用 (UTILITY) 线路保护
  • 最小化传输差分信号 (TMDS) 信号对之间 < 0.05pF 的差分电容
  • 工业标准 16-TSSOP 和节省空间的 16-RSV 封装
  • 支持超过 3.4Gbps 的数据速率
  • RDYN = 0.5Ω（典型值）
  • 商业温度范围：–40°C 到 85°C
  • 终端设备 机顶盒电子书平板电脑智能电话便携式摄像机
  • 机顶盒
  • 电子书
  • 平板电脑
  • 智能电话
  • 便携式摄像机
  • 接口 HDMI
  • HDMI

产品概述

TPD13S523 器件是一款集成 IEC 61000-4-2 ESD 保护的单芯片解决方案（适用于 HDMI 1.4 或 HDMI 1.3 接口）。该器件提供 13 条 TVS 二极管通道，带有与 HDMI 连接器高速线路匹配的直通引脚映射。在提供 ESD 保护的同时，TPD13S523 不会增加高速差分信号的额外失真。单片集成电路技术确保不同线路间的双信号对出色匹配（TMDS 线路间的差分匹配 < 0.05pF）。这比离散 ESD 解决方案更具优势，因为两个不同 ESD 保护电路间的差异可能显著降低差分信号质量。TPD13S523 采用了片上电流限制负载开关，符合 HDMI 5V 输出电气规范。5V_OUT 处的短路保护可确保器件不会损坏，防止接 GND 意外短路。负载开关也采用了反向电流阻断功能，可确保两个 HDMI 驱动器连接在一起时 HDMI 驱动器侧不会错误导通。这些 器件 TPD13S523，包括机顶盒 (STB)、电子书、平板电脑、智能手机以及便携式摄像机。
查看全部

TPD13S523PWR 电路图

TPD13S523PWR 电路图

TPD13S523PWR 电路图
