TPD12S016RKTR

Texas Instruments 接口 - 专用
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 参考价格：$0.878

更新日期：2024-04-01 00:04:00

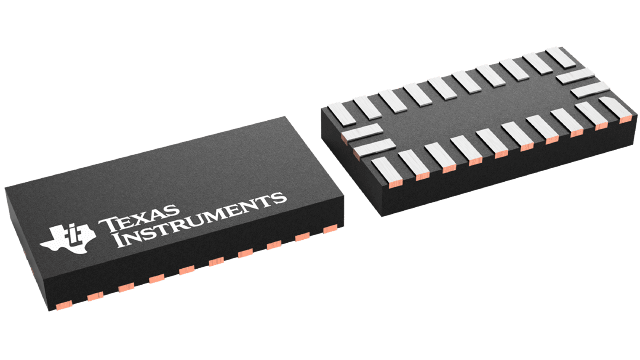

TPD12S016RKTR

Texas Instruments 接口 - 专用

产品简介：适用于便携式应用的超值系列 HDMI 配套芯片

查看详情
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 参考价格：$0.878

TPD12S016RKTR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD12S016RKTR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：接口 - 专用
  • 系列：*

产品特性

  • 符合 HDMI 兼容性测试，无需任何外部组件
  • IEC 61000-4-2 静电放电 (ESD) 保护±8kV 接触放电
  • ±8kV 接触放电
  • 支持高清多媒体接口 (HDMI) 1.4 数据速率
  • 与 D 类和 C 类引脚映射相匹配
  • 采用超低差分电容匹配 (0.05pF) 为四个差分对提供 8 通道 ESD 保护
  • HDMI 5V_OUT 引脚上具有 55mA 电流限制的片上负载开关
  • 自动方向感应 I2C 电平转换器，采用单触发电路驱动长 HDMI 电缆（750pF 负载）
  • HDMI 连接器侧端口具有反向驱动保护
  • 遵照 HDMI 规范集成上拉和下拉电阻
  • 采用节约空间的 24 引脚 RKT 封装和 24 引脚 TSSOP 封装
  • 手机
  • 电子书
  • 便携式媒体播放器
  • 机顶盒

产品概述

TPD12S016 是一款单芯片高清多媒体接口 (HDMI) 器件，具有自动方向感应 I2C 电压电平转换缓冲器、负载开关和集成式低电容高速静电放电 (ESD) 瞬态电压抑制 (TVS) 保护二极管。通过 55mA 限流 5V 输出 (5V_OUT) 为 HDMI 电力线供电。5V_OUT 和热插拔检测 (HPD) 电路的控制与 LS_OE 控制信号无关，其通过 CT_HPD 引脚进行控制，使得在启用 HDMI 链路前即可激活检测方案（5V_OUT 和 HPD）。SDA、SCL 和 CEC 线路上拉到 A 侧的 VCCA。在 B 侧，CEC_B 引脚上拉到内部 3.3V 电源轨，SCL_B 和 SDA_B 均上拉到 5V 电源轨 (5V_OUT)。SCL 和 SDA 引脚满足 I2C 规范，可驱动高达 750pF 电容负载，超出了 HDMI 1.4 规范。HPD_B 端口配有毛刺脉冲滤波器，可在插入 HDMI 连接器时避免由插座跳起引起的错误检测。TPD12S016 的 5V_OUT 引脚具有反向电流阻断功能。系统断电时，SCL_B、SDA_B 和 CEC_B 引脚也具有反向电流阻断功能。
查看全部

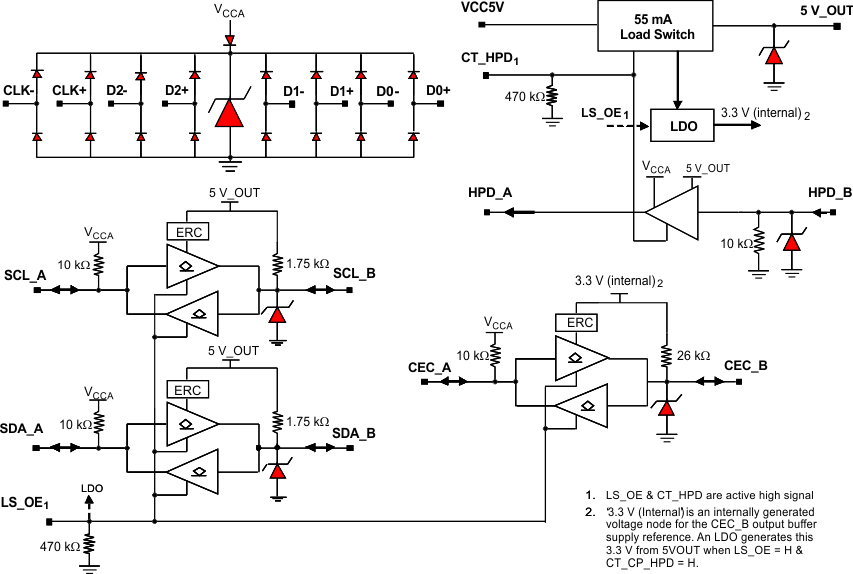

TPD12S016RKTR 电路图
