TPA6404QDKQRQ1

Texas Instruments 音频放大器

更新日期：2024-04-01 00:04:00

TPA6404QDKQRQ1

Texas Instruments 音频放大器

产品简介：具有负载突降保护功能的汽车类 45W、2MHz、4 通道 4.5V 至 18V 电源模拟输入 D 级音频放大器

查看详情

TPA6404QDKQRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA6404QDKQRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1,000 : ￥51.69424卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：4 通道（四路）
  • 不同负载时最大输出功率 x 通道数：85W x 4 @ 1 欧姆
  • 电压 - 供电：4.5V ~ 18V
  • 特性：I2C，静音，待机，热保护
  • 安装类型：表面贴装型
  • 工作温度：-40°C ~ 125°C
  • 供应商器件封装：56-HSSOP
  • 封装/外壳：56-PowerBSSOP（0.295"，7.50mm 宽）

产品特性

  • 高级负载诊断 交流诊断可进行高频扬声器检测，提供阻抗和相位响应集成正弦波发生器
  • 交流诊断可进行高频扬声器检测，提供阻抗和相位响应
  • 集成正弦波发生器
  • 轻松满足 CISPR25-L5 EMC 规范
  • 具有适用于汽车应用且符合 AEC-Q100 标准的下列 特性： 器件温度 1 级：–40°C 至 125°C 的环境运行温度范围器件 HBM ESD 分类等级：3A 器件 CDM ESD 分类等级：C4B
  • 器件温度 1 级：–40°C 至 125°C 的环境运行温度范围
  • 器件 HBM ESD 分类等级：3A
  • 器件 CDM ESD 分类等级：C4B
  • 音频输入4 通道差分模拟输入四个 I2C 控制增益选项可进行低值交流耦合的高输入阻抗
  • 4 通道差分模拟输入
  • 四个 I2C 控制增益选项
  • 可进行低值交流耦合的高输入阻抗
  • 音频输出四通道桥接式负载 (BTL)，具有并行 BTL (PBTL) 模式最高可达 2.1MHz 的输出开关频率在 4Ω 负载、25V 电源电压的条件下输出功率为 75W，THD 为 10% 在 2Ω 负载、14.4V 电源电压的条件下，输出功率为 45W，THD 为 10%在 14.4V PBTL，1Ω 负载的条件下，输出功率为 85 W，THD 为 10%；
  • 四通道桥接式负载 (BTL)，具有并行 BTL (PBTL) 模式
  • 最高可达 2.1MHz 的输出开关频率
  • 在 4Ω 负载、25V 电源电压的条件下输出功率为 75W，THD 为 10%
  • 在 2Ω 负载、14.4V 电源电压的条件下，输出功率为 45W，THD 为 10%
  • 在 14.4V PBTL，1Ω 负载的条件下，输出功率为 85 W，THD 为 10%；
  • 在 4Ω 负载和 14.4V、1 kHz 电源电压条件下的音频性能THD+N < 0.01% 42 µVRMS 输出噪声 - 90dB 串扰
  • THD+N < 0.01%
  • 42 µVRMS 输出噪声
  • - 90dB 串扰
  • 负载诊断功能输出负载开路和短路输出至电池短路或接地短路线路输出检测高达 6kΩ无输入时钟的情况下也可运行
  • 输出负载开路和短路
  • 输出至电池短路或接地短路
  • 线路输出检测高达 6kΩ
  • 无输入时钟的情况下也可运行
  • 保护输出限流输出短路保护40V 负载突降意外接地开路和电源开路直流失调电压过热欠压和过压
  • 输出限流
  • 输出短路保护
  • 40V 负载突降
  • 意外接地开路和电源开路
  • 直流失调电压
  • 过热
  • 欠压和过压
  • 常规运行4.5V 至 18V 电源电压I2C 控制，具有 4 个地址选项削波探测和热折返
  • 4.5V 至 18V 电源电压
  • I2C 控制，具有 4 个地址选项
  • 削波探测和热折返

产品概述

该TPA6404-Q1器件是一款采用 2.1MHz PWM 开关频率的四通道模拟输入 D 类音频放大器，以非常小的 4.5cm 2 PCB 尺寸实现成本优化的解决方案，可针对启停事件在低至 4.5V 的电压下全面运行，并可在高达 100kHz 的音频带宽下提供卓越的音质。TPA6404-Q1 D 类音频放大器的设计十分出色，可适用于入门级汽车音响主机，以作为系统设计的一部分提供模拟音频输入信号。与传统的线性放大器解决方案相比，D 类拓扑技术显著提高了器件效率。输出开关频率高于 AM 频带，这样可以消除 AM 频带干扰并降低输出滤波器尺寸及成本。该器件采用带外露散热焊盘的 56 引脚 HSSOP 封装。
查看全部

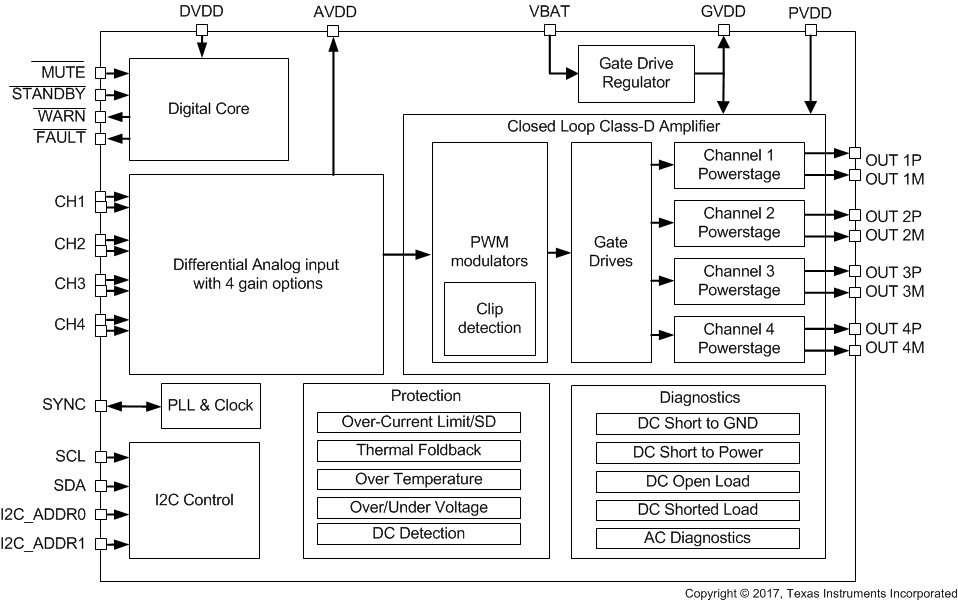

TPA6404QDKQRQ1 电路图

TPA6404QDKQRQ1 电路图

TPA6404QDKQRQ1 电路图
