TPA3255TDDVRQ1

Texas Instruments 音频放大器

更新日期：2024-04-01 00:04:00

TPA3255TDDVRQ1

Texas Instruments 音频放大器

产品简介：汽车类 315W、2 通道、18V 至 53.5V 电源模拟输入 D 类音频放大器

查看详情

TPA3255TDDVRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPA3255TDDVRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TPA3255TDDVRQ1 中文资料属性参数

现有数量：3,509现货10,000Factory
价格：1 : ￥106.77000剪切带（CT）2,000 : ￥76.24752卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：D 类
输出类型：4 个半桥
不同负载时最大输出功率 x 通道数：600W x 1 @ 2 欧姆; 315W x 2 @ 4 欧姆
电压 - 供电：18V ~ 53.5V
特性：-
安装类型：表面贴装型
工作温度：-40°C ~ 105°C（TJ）
供应商器件封装：44-HTSSOP
封装/外壳：44-PowerTSSOP（0.244"，6.20mm 宽）

产品特性

符合面向汽车应用的 AEC-Q100 标准温度等级 2：–40°C 至 +105°C，TA
温度等级 2：–40°C 至 +105°C，TA
差分模拟输入
THD+N 为 10% 时的总输出功率 315W/4Ω，BTL 立体声配置180W/8Ω，BTL 立体声配置600W/2Ω，PBTL 单声道配置
315W/4Ω，BTL 立体声配置
180W/8Ω，BTL 立体声配置
600W/2Ω，PBTL 单声道配置
THD+N 为 1% 时的总输出功率 255W/4Ω，BTL 立体声配置150W/8Ω，BTL 立体声配置495W/2Ω，PBTL 单声道配置
255W/4Ω，BTL 立体声配置
150W/8Ω，BTL 立体声配置
495W/2Ω，PBTL 单声道配置
具备高速栅极驱动器错误校正功能的高级集成式反馈设计高达 100kHz 的信号宽带，用于高清 (HD) 源的高频成分超低 THD+N：1W/4Ω 时为 0.006%；削波时 < 0.01% 电源抑制比 (PSRR) > 65dB（BTL，1kHz，无输入信号）（A 加权）输出噪声 < 85µV （A 加权）信噪比 (SNR) > 111dB
高达 100kHz 的信号宽带，用于高清 (HD) 源的高频成分
超低 THD+N：1W/4Ω 时为 0.006%；削波时 < 0.01%
电源抑制比 (PSRR) > 65dB（BTL，1kHz，无输入信号）
（A 加权）输出噪声 < 85µV
（A 加权）信噪比 (SNR) > 111dB
多种配置可供选择：立体声、单声道、2.1 和 4xSE
立体声、单声道、2.1 和 4xSE
启动和停止时无喀哒声和噼啪声
90% 高效 D 类操作 (4Ω)
18V 至 53.5V 宽电源电压工作范围
自保护设计（包括欠压、过热、削波和短路保护），并且具有错误报告功能

产品概述

TPA3255-Q1 是一款高性能 D 类功率放大器，可借助高效 D 类技术实现无与伦比的音质。该器件特有高级集成反馈设计和专有高速栅极驱动器错误校正功能（PurePath™ 超高清）。该技术可使器件在整个音频频带内保持超低失真，同时展现完美音质。该器件在 AD 模式下工作，THD 为 10% 时最多可驱动 2 个 315W/4Ω 负载和 2 个 150W（未削波功率）/8Ω 负载，并且具有 2VRMS 模拟输入接口，可与高性能 DAC（如 TI 的 PCM5242）无缝配合使用。TPA3255-Q1 除具有卓越的音频性能之外，还可实现较高的功效以及低于 2.5W 的超低功率级空闲损耗。这是通过使用 85mΩ MOSFET 和一个经优化的栅极驱动方案实现的，与典型的分立式实现相比，该方案可显著降低空闲损耗。

查看全部

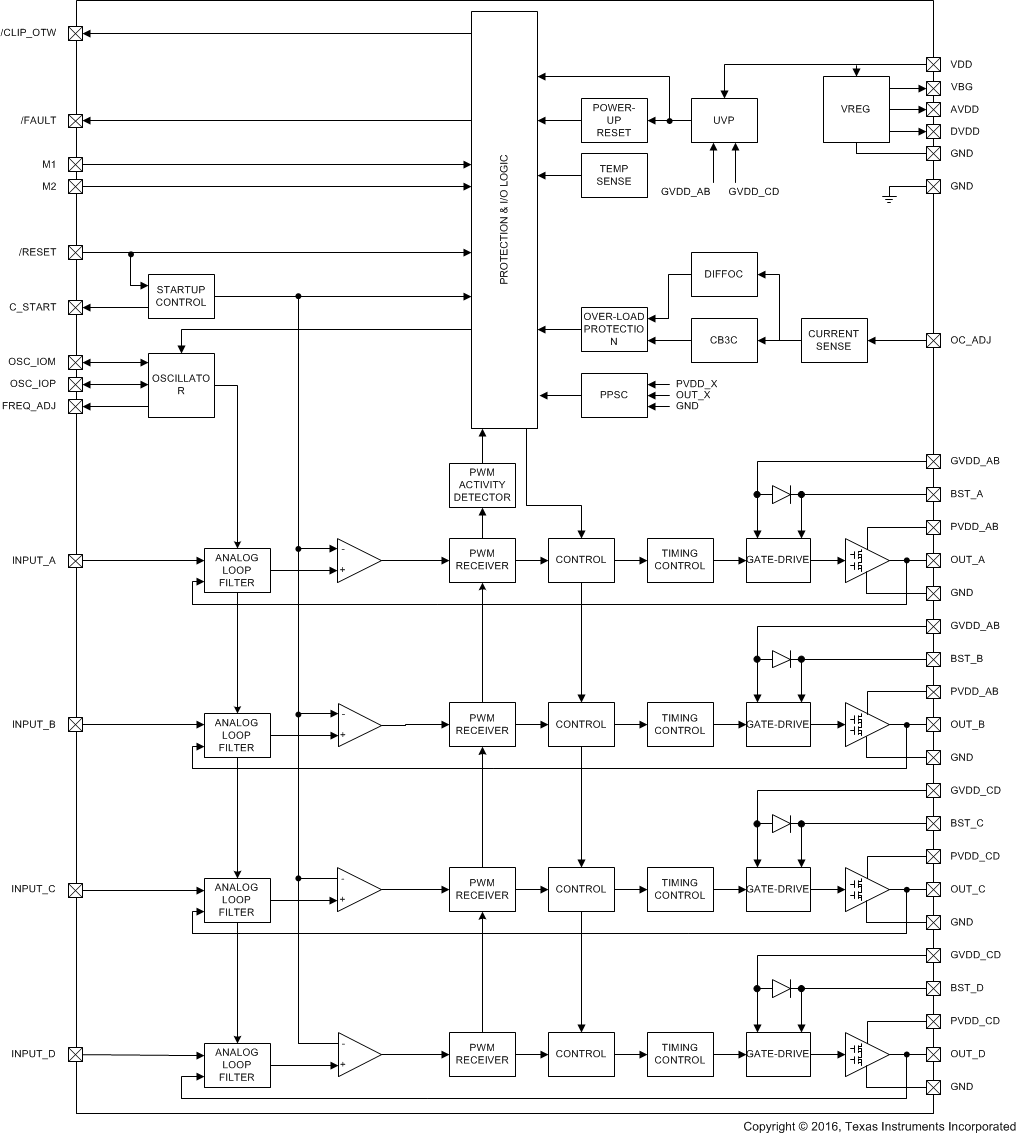

TPA3255TDDVRQ1 电路图
