TPA3251D2DDV

Texas Instruments 音频放大器

更新日期：2024-04-01 00:04:00

TPA3251D2DDV

Texas Instruments 音频放大器

产品简介：175W 立体声、350W 单声道、12V 至 38V 电源电压、模拟输入 D 类智能音频放大器

查看详情

TPA3251D2DDV 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA3251D2DDV 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥76.16000管件
  • 系列：PurePath?
  • 包装：管件
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：2 通道（立体声）
  • 不同负载时最大输出功率 x 通道数：220W x 2 @ 3 欧姆
  • 电压 - 供电：12V ~ 36V
  • 特性：消除爆音，短路和热保护
  • 安装类型：表面贴装型
  • 工作温度：0°C ~ 70°C（TA）
  • 供应商器件封装：44-HTSSOP
  • 封装/外壳：44-PowerTSSOP（0.244"，6.20mm 宽）

产品特性

  • 差分模拟输入
  • 总谐波失真+噪声 (THD+N) 为 10% 时的总输出功率 175W/4Ω，桥接负载 (BTL) 立体声配置 220W/3Ω，桥接负载 (BTL) 立体声配置 350W/2Ω，并行桥接负载 (PBTL) 单声道配置
  • 175W/4Ω，桥接负载 (BTL) 立体声配置
  • 220W/3Ω，桥接负载 (BTL) 立体声配置
  • 350W/2Ω，并行桥接负载 (PBTL) 单声道配置
  • THD+N 为 1% 时的总输出功率 140W/4Ω，BTL 立体声配置 175W/3Ω，BTL 立体声配置 285W/2Ω，PBTL 单声道配置
  • 140W/4Ω，BTL 立体声配置
  • 175W/3Ω，BTL 立体声配置
  • 285W/2Ω，PBTL 单声道配置
  • 采用高级集成反馈设计，具有高速栅极驱动器错误校正功能（PurePath 超高清） 高达 100kHz 的单宽带，用于高清 (HD) 源的高频成分 超低 THD+N：1W/4Ω 时为 0.005%；削波时 <0.01% 60dB 电源抑制比 (PSRR)（BTL，无输入信号） <60µV（A 加权）输出噪声 >111dB（A 加权）信噪比 (SNR)
  • 高达 100kHz 的单宽带，用于高清 (HD) 源的高频成分
  • 超低 THD+N：1W/4Ω 时为 0.005%；削波时 <0.01%
  • 60dB 电源抑制比 (PSRR)（BTL，无输入信号）
  • <60µV（A 加权）输出噪声
  • >111dB（A 加权）信噪比 (SNR)
  • 多种可能配置： 立体声、单声道、2.1 和 4xSE
  • 立体声、单声道、2.1 和 4xSE
  • 启动和停止时无喀哒声和噼啪声
  • 90% 高效 D 类操作 (4Ω)
  • 12V 至 36V 宽电源电压工作范围
  • 具有错误报告功能的自保护设计（包括欠压、过压、削波和短路保护）
  • 采用推荐的系统设计时，符合电磁干扰 (EMI) 标准
  • 蓝光碟磁盘 /DVD 接收器
  • 高端 HTiB 系统
  • AV 接收机
  • 高端条形音箱
  • 微型 Combo 系统
  • 有源扬声器和低音炮

产品概述

TPA3251D2 是一款高性能 D 类功率放大器，它具有 D 类效率并且能够带来真正的高端音质。 该器件特有高级集成反馈设计和专有高速栅极驱动器错误校正功能（PurePath™ 超高清）。 该技术可使器件在整个音频频带内保持超低失真，同时展现完美音质。 该器件最多可驱动 2 个 175W/4Ω 负载和 2 个 220W/3Ω 负载，并且特有一个 2 VRMS 模拟输入接口，支持与高性能 DAC（例如，TI 的 PCM5242）的无缝连接。 除了出色的音频性能外，TPA3251D2 还兼具高功率效率和超低功率级空闲损耗（1W 以下）两大优点。这可以利用 60mΩ MOSFET 以及优化型栅极驱动器方案来实现，该方案相比传统的分立实现方案可显著降低空闲损耗。
查看全部

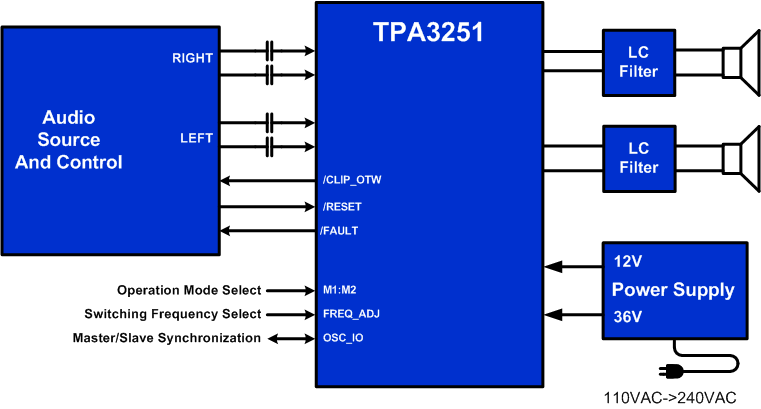

TPA3251D2DDV 电路图

TPA3251D2DDV 电路图

TPA3251D2DDV 电路图
