TPA3245DDV

Texas Instruments 音频放大器

产品简介：115W 立体声、230W 单声道、12V 至 31.5V 电源电压、模拟输入 D 类音频放大器

查看详情

TPA3245DDV 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA3245DDV 中文资料属性参数

  • 现有数量：190现货6,510Factory
  • 价格：1 : ￥63.52000管件
  • 系列：PurePath?
  • 包装：管件
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：2 通道（立体声）
  • 不同负载时最大输出功率 x 通道数：115W x 2 @ 2 欧姆，230W x 1 @ 4 欧姆
  • 电压 - 供电：12V ~ 30V
  • 特性：消除爆音，短路和热保护
  • 安装类型：表面贴装型
  • 工作温度：0°C ~ 70°C（TA）
  • 供应商器件封装：44-HTSSOP
  • 封装/外壳：44-PowerTSSOP（0.244"，6.20mm 宽）

产品特性

  • 差分模拟输入
  • 总谐波失真+噪声 (THD+N) 为 10% 时的总输出功率 115W/4Ω，BTL 立体声配置 145W/3Ω，BTL 立体声配置 230W/2Ω，PBTL 单声道配置
  • 115W/4Ω，BTL 立体声配置
  • 145W/3Ω，BTL 立体声配置
  • 230W/2Ω，PBTL 单声道配置
  • 总谐波失真+噪声 (THD+N) 为 1% 时的总输出功率 95W/4Ω，BTL 立体声配置 115W/3Ω，BTL 立体声配置 185W/2Ω，PBTL 单声道配置
  • 95W/4Ω，BTL 立体声配置
  • 115W/3Ω，BTL 立体声配置
  • 185W/2Ω，PBTL 单声道配置
  • 采用高级集成反馈设计，具有高速栅极驱动器错误校正功能（PurePath超清） 高达 100kHz 的信号宽带，用于高清 (HD) 源的高频成分 超低 THD+N：1W/4Ω 时为 0.005%；削波时 <0.01% 电源抑制比 (PSRR) 为 65dB（BTL，无输入信号） （A 加权）输出噪声 < 50µV （A 加权）信噪比 (SNR) > 112dB
  • 高达 100kHz 的信号宽带，用于高清 (HD) 源的高频成分
  • 超低 THD+N：1W/4Ω 时为 0.005%；削波时 <0.01%
  • 电源抑制比 (PSRR) 为 65dB（BTL，无输入信号）
  • （A 加权）输出噪声 < 50µV
  • （A 加权）信噪比 (SNR) > 112dB
  • 多种配置可供选择： 立体声、单声道、2.1 和 4xSE
  • 立体声、单声道、2.1 和 4xSE
  • 启动和停止时无喀哒声和噼啪声
  • 90% 高效 D 类操作 (4Ω)
  • 12V 至 30V 宽电源电压工作范围
  • 具有错误报告功能的自保护设计（包括欠压、过压、削波和短路保护）
  • 采用推荐的系统设计时，符合电磁干扰 (EMI) 标准
  • Blu-Ray Disc/DVD 接收器
  • 高端电视机
  • 高端条形音箱
  • 微型 Combo 系统
  • 有源扬声器和低音炮

产品概述

TPA3245 是一款高性能 D 类功率放大器，它具有 D 类效率并且能够带来真正的高端音质。该器件 特有 高级集成反馈设计和专有高速栅极驱动器错误校正功能（PurePath™ 超高清）。该技术可使器件在整个音频频带内保持超低失真，同时展现完美音质。该器件在 AD 模式下工作，最多可驱动 2 个 115W/4Ω 负载和 2 个 145W/3Ω 负载，并且 特有 一个 2 VRMS 模拟输入接口，支持与高性能 DAC（例如 TI 的 PCM5242）无缝连接。除了出色的音频性能外，TPA3245 还兼具高功率效率和超低功率级空闲损耗（0.45W 以下）两大优点。这可以利用 65mΩ MOSFET 以及优化型栅极驱动器方案来实现，该方案相比传统的分立实现方案可显著降低空闲损耗。
查看全部

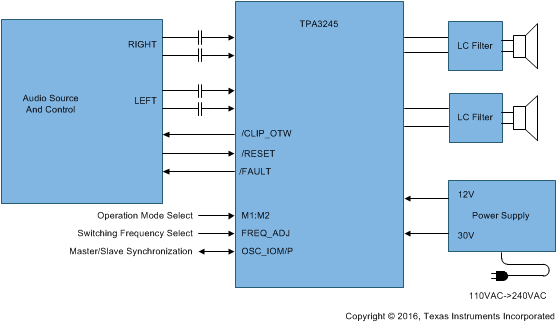

TPA3245DDV 电路图

TPA3245DDV 电路图

TPA3245DDV 电路图
