TPA3221DDV

Texas Instruments 音频放大器

更新日期：2024-04-01 00:04:00

TPA3221DDV

Texas Instruments 音频放大器

产品简介：具有低空闲电流的 100W 立体声、200W 单声道、7V 至 32V 电源电压、模拟输入 D 类音频放大器

查看详情

TPA3221DDV 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA3221DDV 中文资料属性参数

  • 现有数量：0现货9,975Factory查看交期
  • 价格：1 : ￥44.36000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：1-通道（单声道）或 2-通道（立体声）
  • 不同负载时最大输出功率 x 通道数：155W x 1 @ 3 欧姆; 112W x 2 @ 2 欧姆
  • 电压 - 供电：7V ~ 32V
  • 特性：短路和热保护，待机
  • 安装类型：表面贴装型
  • 工作温度：-40°C ~ 85°C（TA）
  • 供应商器件封装：44-HTSSOP
  • 封装/外壳：44-PowerTSSOP（0.244"，6.20mm 宽）

产品特性

  • 7V 到 30V 宽电源电压操作
  • 立体声 (2 x BTL) 和单声道 (1 x PBTL) 操作
  • THD+N 为 10% 时的输出功率 105W/4Ω，BTL 立体声配置112W/3Ω，BTL 立体声配置208W/2Ω，PBTL 单声道配置
  • 105W/4Ω，BTL 立体声配置
  • 112W/3Ω，BTL 立体声配置
  • 208W/2Ω，PBTL 单声道配置
  • THD+N 为 1% 时的输出功率 88W/4Ω，BTL 立体声配置100W/3Ω，BTL 立体声配置170W/2Ω，PBTL 单声道配置
  • 88W/4Ω，BTL 立体声配置
  • 100W/3Ω，BTL 立体声配置
  • 170W/2Ω，PBTL 单声道配置
  • 用于可选单电源操作的 5V 栅极驱动器或内置 LDO
  • 闭环反馈设计 高达 100kHz 的信号带宽，用于高清源的高频成分 1W/4Ω 时的 THD+N 为 0.02% PSRR 为 60dB（BTL，无输入信号）输出噪声（A 加权）< 75µV SNR（A 加权）> 108dB AD 或 HEAD 调制方案
  • 高达 100kHz 的信号带宽，用于高清源的高频成分
  • 1W/4Ω 时的 THD+N 为 0.02%
  • PSRR 为 60dB（BTL，无输入信号）
  • 输出噪声（A 加权）< 75µV
  • SNR（A 加权）> 108dB
  • AD 或 HEAD 调制方案
  • 低功耗操作模式 待机模式：静音，< 1mA 关断 低空闲电流 HEAD 调制方案单通道 BTL 操作
  • 待机模式：静音，< 1mA 关断
  • 低空闲电流 HEAD 调制方案
  • 单通道 BTL 操作
  • 多输入操作，可简化前置放大器设计 差动或单端模拟输入可选增益：18dB、24dB、30dB、34dB
  • 差动或单端模拟输入
  • 可选增益：18dB、24dB、30dB、34dB
  • 集成式保护：欠压、过压、逐周期电流限制、短路、削波检测、过热警告和关断以及直流扬声器保护
  • 90% 高效 D 类操作 (4Ω)
  • 散热垫位于封装的底部
  • 具有电压和功率级别选项的引脚兼容系列器件

产品概述

TPA3221 是一款可在全功率、空闲和待机状态下实现高效操作的高功率 D 类放大器。该器件 采用 具有高达 100kHz 带宽的闭环反馈，从而在音频频带内提供低失真并提供出色的质量。该器件以 AD 或低空闲电流 HEAD（高效 AD 模式）调制运行，并可为 4Ω 负载提供 2 x 105W 的功率，或为 2Ω 负载提供 1 x 208W 功率。TPA3221 具有 单端或差分模拟输入接口，该接口最高支持 2VRMS 并具有四种可选增益：18dB、24dB、30dB 和 34dB。TPA3221 还实现了大于 90% 的效率、低空闲功率 (<0.25 W) 和超低待机功耗 (<0.1 W)。这是通过使用 70mΩ MOSFET、经优化的栅极驱动方案和低功耗操作模式实现的。TPA3221 包含用于轻松集成在单电源系统中的内置 LDO。为了进一步简化设计，该级器件集成了重要的保护 功能， 其中包括欠压、过压、逐周期电流限制、短路、削波检测、过热警告和关断以及直流扬声器保护。
查看全部

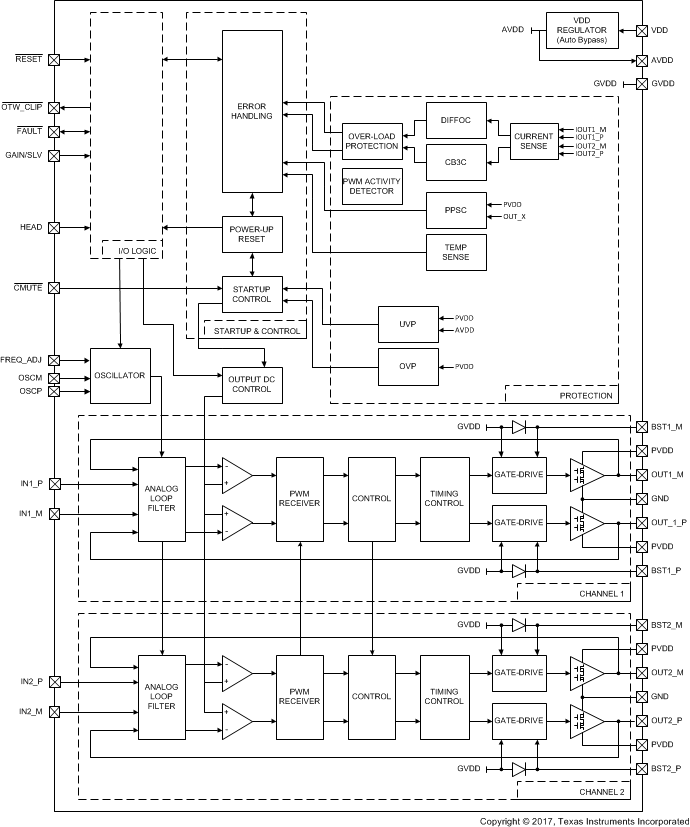

TPA3221DDV 电路图

TPA3221DDV 电路图

TPA3221DDV 电路图
