更新日期：2024-04-01 00:04:00
产品简介：10W 3.5V 至 14.4V 无电感器型立体声 QFN 模拟输入 D 类音频放大器
查看详情TPA3139D2RGER 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-24
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TPA3139D2RGER 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥15.50000剪切带（CT）3,000 : ￥7.87040卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：D 类
- 输出类型：4 通道（四路）
- 不同负载时最大输出功率 x 通道数：10.5W x 1 @ 8 欧姆; 19.1W x 2 @ 4 欧姆
- 电压 - 供电：3.5V ~ 14.4V
- 特性：-
- 安装类型：表面贴装型
- 工作温度：-10°C ~ 85°C（TA）
- 供应商器件封装：24-VQFN（4x4）
- 封装/外壳：24-VFQFN 裸露焊盘
产品特性
- 8Ω、1% THD+N、7.4V 电源条件下，功率为 2 × 3W
- 8Ω、1% THD+N、13.5V 电源条件下，功率为 2 × 10W
- 开速开通时间 < 15ms
- 宽电源电压范围：3.5V 至 14.4V
- 具有低空闲电流且小型尺寸，适用于便携式音频应用 4 x 4mm2 QFN-24 封装 1SPW 调制时空闲电流为 20mA (12V) > 90% 的 D 类效率
- 4 x 4mm2 QFN-24 封装
- 1SPW 调制时空闲电流为 20mA (12V)
- > 90% 的 D 类效率
- 灵活的音频解决方案： 可实现输出快速启用和禁用的 MUTE 信号 单端或差动模拟输入 可选增益：20dB 和 26dB
- 可实现输出快速启用和禁用的 MUTE 信号
- 单端或差动模拟输入
- 可选增益：20dB 和 26dB
- 集成保护和自动恢复功能： 引脚对引脚、引脚对地、引脚对电源短路保护 热保护、欠压保护和过压保护 功率限制器和直流扬声器保护
- 引脚对引脚、引脚对地、引脚对电源短路保护
- 热保护、欠压保护和过压保护
- 功率限制器和直流扬声器保护
- 扩频调制可降低 EMI 发射
- 降低了解决方案尺寸和成本： 采用铁氧体磁珠滤波器，符合 EN55022 EMC 标准 无需外部散热器
- 采用铁氧体磁珠滤波器，符合 EN55022 EMC 标准
- 无需外部散热器
产品概述
TPA3139D2 是一款 10W 立体声 D 类音频放大器，具有小于 15ms 的快速开通时间和静音功能。它仅消耗 20mA (12V) 的低空闲电流，并且可以在低至 3.5V 的电压下工作，从而能够实现更长的音频播放时间。TPA3139D2 采用小型 4 x 4mm2 QFN 封装，并针对空间受限的 2 节或 3 节电池供电系统进行了优化。此外，扩频控制支持使用价格低廉的铁氧体磁珠滤波器，同时满足降低系统成本的 EMC 要求。TPA3139D2 集成了重要的保护特性，包括欠压、过压、功率限制、短路、过热和直流扬声器保护，可进一步简化设计。所有这些保护都支持自动恢复。

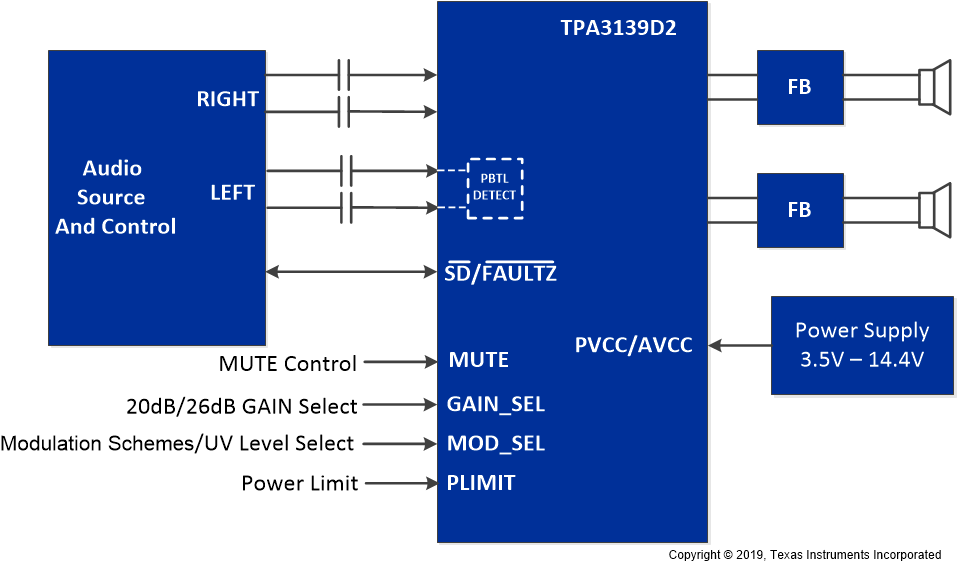

TPA3139D2RGER 电路图
TPA3139D2RGER 电路图
