TPA3138D2PWP

Texas Instruments 音频放大器

更新日期：2024-04-01

TPA3138D2PWP

Texas Instruments 音频放大器

产品简介：无电感器型、10W 立体声、18.5W 单声道、3.5V 至 14.4V、模拟输入 D 类音频放大器

查看详情

TPA3138D2PWP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA3138D2PWP 中文资料属性参数

  • 现有数量：5,815现货10,000Factory
  • 价格：1 : ￥9.54000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：1-通道（单声道）或 2-通道（立体声）
  • 不同负载时最大输出功率 x 通道数：18.5W x 1 @ 4 欧姆; 12W x 1 @ 6 欧姆; 9.9W x 1 @ 8 欧姆
  • 电压 - 供电：3.5V ~ 14.4V
  • 特性：-
  • 安装类型：表面贴装型
  • 工作温度：-40°C ~ 85°C
  • 供应商器件封装：28-HTSSOP
  • 封装/外壳：28-PowerTSSOP（0.173"，4.40mm Width）

产品特性

  • 宽电源电压范围 3.5V 至 14.4V 6Ω、1% THD+N、12V 电源条件下，功率为 2 × 10W 4Ω、10% THD+N、12V 电源条件下，功率为 1 x 18.5W1W、1kHz 输入、6Ω 条件下，THD+N 为 0.04%
  • 6Ω、1% THD+N、12V 电源条件下，功率为 2 × 10W
  • 4Ω、10% THD+N、12V 电源条件下，功率为 1 x 18.5W
  • 1W、1kHz 输入、6Ω 条件下，THD+N 为 0.04%
  • 电池寿命更长，适用于便携式 应用：1SPW 模式下，空闲电流为 20mA (12V)>90% D 类效率
  • 1SPW 模式下，空闲电流为 20mA (12V)
  • >90% D 类效率
  • 降低了解决方案尺寸和成本：无电感器运行不使用电感器时，符合 EN55013 和 EN55022 EMC 标准无需外部散热器
  • 无电感器运行
  • 不使用电感器时，符合 EN55013 和 EN55022 EMC 标准
  • 无需外部散热器
  • 灵活的音频解决方案：单端或差动模拟输入 可选增益：20dB 和 26dB启动时无喀哒声
  • 单端或差动模拟输入
  • 可选增益：20dB 和 26dB
  • 启动时无喀哒声
  • 综合保护和自动恢复：引脚对引脚、引脚对地、引脚对电源短路保护 热保护、欠压保护和过压保护功率限制器和直流扬声器保护
  • 引脚对引脚、引脚对地、引脚对电源短路保护
  • 热保护、欠压保护和过压保护
  • 功率限制器和直流扬声器保护
  • 与 TPA3110D2、TPA3136D2 和 TPA3136AD2 引脚对引脚兼容

产品概述

TPA3138D2 是一款每通道功率为 10W 的高效率、低空闲电流 D 类立体声音频放大器。它可驱动负载低至 3.2Ω 的立体声扬声器。在 1SPW 模式下，它仅消耗 21mA (12V) 的低空闲电流，且可在低至 3.5V 条件下运行，从而可实现更长的音频播放时间并改善蓝牙扬声器、电池供电设备和其他功率敏感性应用中的 热性能范围内实现精确性能。 利用扩频控制实现先进的 EMI 抑制功能，允许在满足 EMC 降低系统成本要求的同时，使用价格低廉的铁氧体磁珠滤波器。为了进一步简化设计，TPA3138D2 集成了重要的保护 特性， 包括欠压、过压、功率限制、短路、过热以及直流扬声器保护。所有这些保护都可以自动恢复。客户可以利用现有设计中的每个 TPA3138D2 特性，因为它与 TI 的 TPA3110D2、TPA3136D2 和 TPA3136AD2 完全引脚对引脚兼容。
查看全部

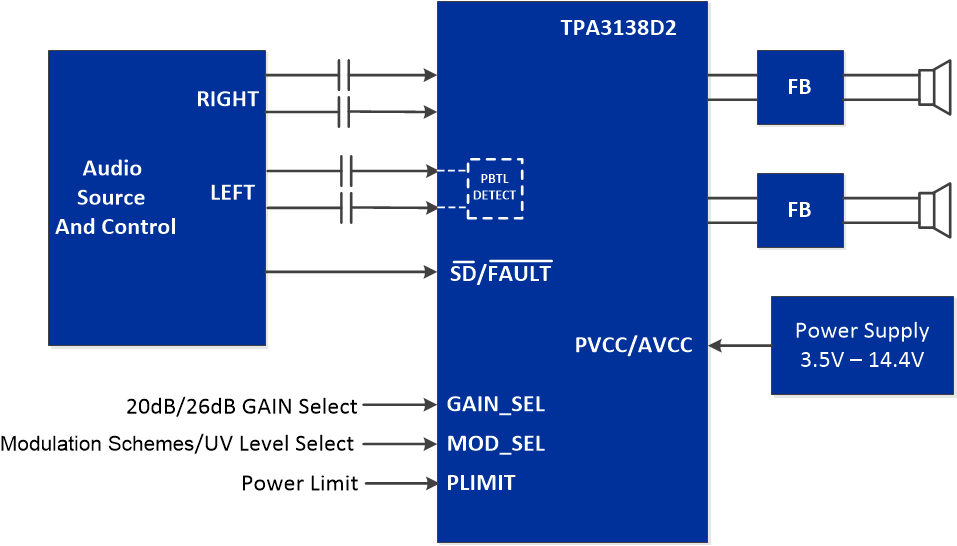

TPA3138D2PWP 电路图

TPA3138D2PWP 电路图

TPA3138D2PWP 电路图
