TPA3132D2RHBT

音频放大器

更新日期：2024-04-01 00:04:00

TPA3132D2RHBT

音频放大器

产品简介：支持无滤波器操作的 25W 立体声、50W 单声道、4.5V 至 26V 电源电压、模拟输入 D 类音频放大器

查看详情

TPA3132D2RHBT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPA3132D2RHBT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TPA3132D2RHBT
TI(德州仪器)
QFN-32
2022+
6
上海市
-
原装可开发票

TPA3132D2RHBT 中文资料属性参数

现有数量：1,207现货10,000Factory
价格：1 : ￥22.26000剪切带（CT）250 : ￥15.53092卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：D 类
输出类型：2 通道（立体声）
不同负载时最大输出功率 x 通道数：42W x 2 @ 4 欧姆，25W x 2 @ 8 欧姆
电压 - 供电：4.5V ~ 26V
特性：静音，短路和热保护，关闭
安装类型：表面贴装型
工作温度：-40°C ~ 85°C（TA）
供应商器件封装：32-VQFN（5x5）
封装/外壳：32-VFQFN 裸露焊盘

产品特性

支持多种输出配置 7.4V 电压、8Ω 桥接负载 (BTL) 负载条件下的功率为 2 × 4W (TPA3130D2) 19V 电压、8Ω BTL 负载条件下的功率为 2 × 25W (TPA3132D2)
7.4V 电压、8Ω 桥接负载 (BTL) 负载条件下的功率为 2 × 4W (TPA3130D2)
19V 电压、8Ω BTL 负载条件下的功率为 2 × 25W (TPA3132D2)
宽电压范围：4.5V 至 26V
汽车抛负载兼容
高效 D 类运行兼具 > 90% 的功率效率与低空闲损耗特性，无需散热器即可稳定运行高级调制系统配置
兼具 > 90% 的功率效率与低空闲损耗特性，无需散热器即可稳定运行
高级调制系统配置
多重开关频率 AM 抑制主从模式同步高达 1.2MHz 的切换频率
AM 抑制
主从模式同步
高达 1.2MHz 的切换频率
采用具有高 PSRR 的反馈功率级架构，降低了 PSU 需求
可编程功率限制
差分和单端输入
立体声模式和单声道模式（采用单滤波器单声道配置）
由单电源供电运行，减少了元件数量
集成了具有错误报告功能的自保护电路，其中包括过压、欠压、过热、直流检测和短路等保护
散热增强型封装 32 引脚超薄型四方扁平无引线 (VQFN) 封装（焊盘朝下）
32 引脚超薄型四方扁平无引线 (VQFN) 封装（焊盘朝下）
-40°C 至 85°C 环境温度范围
笔记本计算机和超极本
平板电视
消费类音频应用

产品概述

TPA313xD2 是用于驱动扬声器的高效立体声数字放大器功率级，峰值驱动功率高达 2x42W/4Ω。 TPA3131/32D2 的印刷电路板 (PCB) 通过底部 PowerPAD 进行散热，无需使用散热器，同时可持续提供 2 × 4W/8Ω (TPA3131D2) 至 2 × 25W/8Ω (TPA3132D2) 范围内的输出功率。 TPA313xD2 高级振荡器/PLL 电路采用多开关频率选项来抑制 AM 干扰；搭配使用主从模式同步选项时，还可使多个器件实现同步。 TPA313xD2 针对短路、过热、过压、欠压和直流等故障提供了全面保护。在过载情况下，器件会将故障情况报告给处理器，从而避免自身遭到损坏。特性兼容器件包括：2 × 50W TPA3116D2（PowerPAD 朝上）、2 × 15W TPA3130D2（PowerPAD 朝下）和 2 × 30W TPA3118D2（PowerPAD 朝下）。

查看全部

TPA3132D2RHBT 数据手册

数据手册	说明	数量	操作
TPA3132D2RHBT	Amplifier IC 2-Channel (Stereo) Class D 32-VQFN (5x5)	35页,1.8M	查看

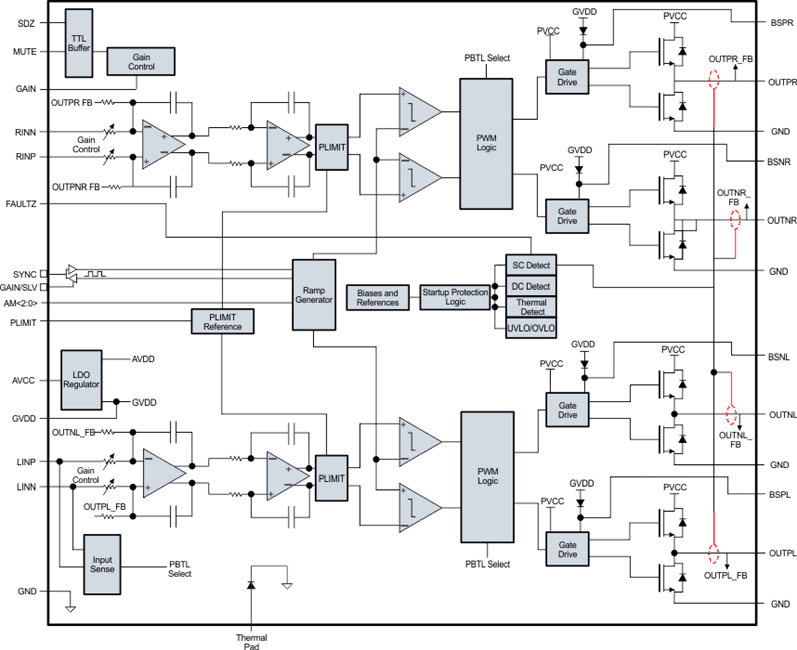

TPA3132D2RHBT 电路图
