TPA3126D2DADR

Texas Instruments 音频放大器

更新日期：2024-04-01 00:04:00

TPA3126D2DADR

Texas Instruments 音频放大器

产品简介：50W 立体声、100W 单声道、4.5V 至 26V、模拟输入 D 类音频放大器，低空闲电流

查看详情

TPA3126D2DADR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA3126D2DADR 中文资料属性参数

  • 现有数量：2,916现货10,000Factory
  • 价格：1 : ￥24.80000剪切带（CT）2,000 : ￥14.05130卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：2 通道（立体声）
  • 不同负载时最大输出功率 x 通道数：50W x 2 @ 4 欧姆
  • 电压 - 供电：4.5V ~ 26V
  • 特性：消除爆音，静音，短路保护和热保护，关机
  • 安装类型：表面贴装型
  • 工作温度：-40°C ~ 85°C（TA）
  • 供应商器件封装：32-HTSSOP
  • 封装/外壳：32-PowerTSSOP（0.240"，6.10mm 宽）

产品特性

  • 电池使用时间更长： 超低空闲电流：12V 时为 15mA
  • 超低空闲电流：12V 时为 15mA
  • 21V 电压、10% THD+N、4Ω 负载条件下的功率为 2 × 50W
  • 宽电压范围：4.5V 至 26V
  • 高效 D 类运行模式 混合调制方案可动态降低功率损耗低至 90mΩ 的 Rds(on) 可确保效率 > 90%
  • 混合调制方案可动态降低功率损耗
  • 低至 90mΩ 的 Rds(on) 可确保效率 > 90%
  • 噗声和嘀哒声噪声抑制
  • 支持立体声、单声道 BTL 和单声道 PBTL
  • 多种开关频率： AM 抑制主从同步300kHz 至 1.2MHz 开关频率
  • AM 抑制
  • 主从同步
  • 300kHz 至 1.2MHz 开关频率
  • 可选增益：20dB、26dB、32dB、36dB
  • 可编程功率限制
  • 支持单电源和双电源
  • 带错误报告的综合保护功能： 过压、欠压、过热、直流检测和短路
  • 过压、欠压、过热、直流检测和短路
  • 热增强型封装 DAD（32 引脚 HTSSOP PowerPAD™封装，焊盘朝上）
  • DAD（32 引脚 HTSSOP PowerPAD™封装，焊盘朝上）
  • 性能在 TPA3116D2 基础上升级 空闲电流降低 70%；引脚对引脚兼容
  • 空闲电流降低 70%；引脚对引脚兼容

产品概述

TPA3126D2 是一款采用热增强型封装的 50W 立体声低空闲电流 D 类放大器。TPA3126D2 采用了 TI 专有的混合调制方案，可在低功率水平下动态降低空闲电流，从而延长便携式音频系统（如蓝牙扬声器）的电池寿命。 为了进一步简化设计，该 D 类放大器集成了全面的保护 特性 ，包括短路、热关断、过压、欠压和直流扬声器保护。在过载情况下，器件会将故障情况报告给处理器，从而避免自身遭到损坏。
查看全部

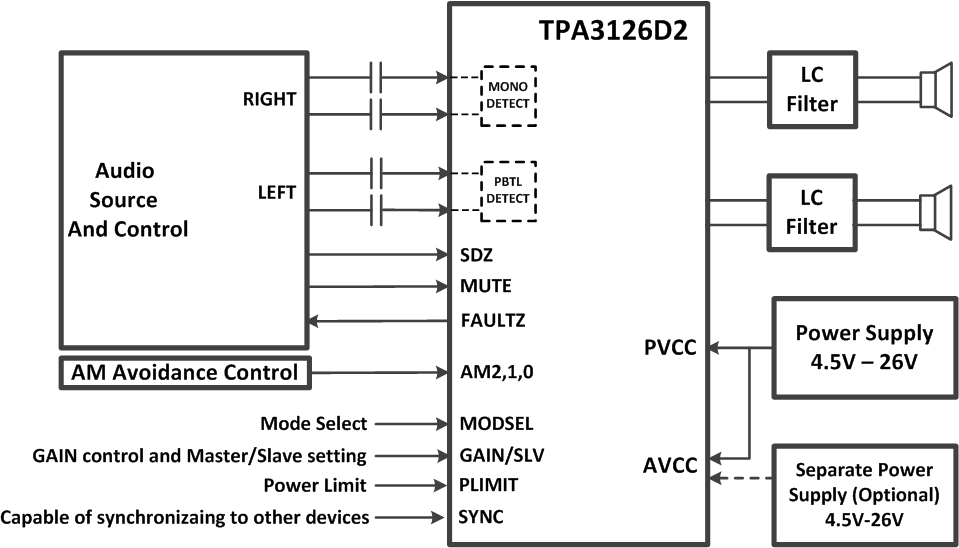

TPA3126D2DADR 电路图

TPA3126D2DADR 电路图

TPA3126D2DADR 电路图
