TPA3112D1QPWPRQ1

Texas Instruments 音频放大器

更新日期：2024-04-01 00:04:00

TPA3112D1QPWPRQ1

Texas Instruments 音频放大器

产品简介：具有 SpeakerGuard? 的汽车类 25W、单通道、8V 至 26V 模拟输入 D 类音频放大器

查看详情

TPA3112D1QPWPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA3112D1QPWPRQ1 中文资料属性参数

  • 现有数量：0现货4,000Factory查看交期
  • 价格：1 : ￥22.98000剪切带（CT）2,000 : ￥13.01002卷带（TR）
  • 系列：Automotive, AEC-Q100, SpeakerGuard?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：1-通道（单声道）
  • 不同负载时最大输出功率 x 通道数：25W x 1 @ 8 欧姆
  • 电压 - 供电：8V ~ 26V
  • 特性：消除爆音，差分输入，短路和热保护，关闭
  • 安装类型：表面贴装型
  • 工作温度：-40°C ~ 125°C（TA）
  • 供应商器件封装：28-HTSSOP
  • 封装/外壳：28-PowerTSSOP（0.173"，4.40mm Width）

产品特性

  • 符合汽车应用 要求
  • 具有符合 AEC-Q100 标准的下列结果：器件温度 1 级：-40°C 至 125°C 的环境运行温度范围 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2器件组件充电模式 (CDM) ESD 分类等级 C2
  • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
  • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件组件充电模式 (CDM) ESD 分类等级 C2
  • 来自 24V 电源的 25W 功率进入 8Ω 负载（在小于 0.1% 总谐波失真 (THD)+N 时）
  • 来自 12V 电源的 20W 功率进入 4Ω 负载（在 10% THD+N 时）
  • 进入 8Ω 负载的 94% 高效 D 类运行免除了对散热片的需要
  • 宽电源电压范围允许在 8 至 26 V 的电压范围内工作
  • 无滤波器运行
  • SpeakerGuard 保护电路包括可调节功率限制器和 DC 保护
  • 直通式外引脚简化了电路板布局设计
  • 具有自动恢复选项的稳健引脚至引脚短路保护和热保护
  • 出色的 THD+N 和无爆音性能
  • 4 个可选、固定增益设置
  • 差分输入

产品概述

TPA3112D1-Q1 是一款用于驱动桥接式扬声器的 25W 高效，D 类音频功率放大器。高级电磁干扰 (EMI) 抑制技术使用户能够在输出端使用经济实惠的磁珠滤波器，同时又能满足电磁兼容 (EMC) 要求。 SpeakerGuard™ 保护电路系统包含一个可调节功率限制器和一个直流检测电路。可调节功率限制器允许用户设置低于芯片电源电压的虚拟电压轨，以便限制通过扬声器的电量。DC 检测电路可以测量脉宽调制 (PWM) 信号的频率和振幅，如果输入电容器受损或者输入端存在短路，它就会关闭输出级。 TPA3112D1-Q1 可驱动一个低至 4Ω 的单声道扬声器。该器件具有大于 90% 的高效率，播放音乐时无需外部散热器。 输出受到完全的保护以防止到 GND，VCC，和输出到输出的短接。短路保护和热保护均含有自动恢复功能。
查看全部

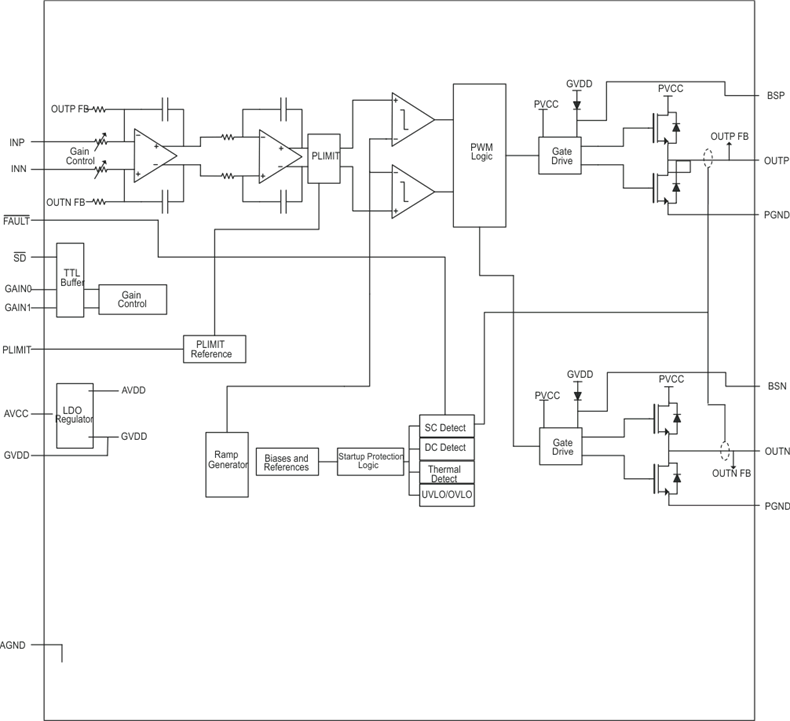

TPA3112D1QPWPRQ1 电路图

TPA3112D1QPWPRQ1 电路图

TPA3112D1QPWPRQ1 电路图
