TPA3110D2QPWPRQ1

Texas Instruments 音频放大器

产品简介：具有 SpeakerGuard? 的汽车类 15W、2 通道、8V 至 26V 电源模拟输入 D 类音频放大器

查看详情

TPA3110D2QPWPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPA3110D2QPWPRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,000 : ￥15.41884卷带（TR）
  • 系列：Automotive, AEC-Q100, SpeakerGuard?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：D 类
  • 输出类型：2 通道（立体声）
  • 不同负载时最大输出功率 x 通道数：15W x 2 @ 8 欧姆
  • 电压 - 供电：8V ~ 26V
  • 特性：消除爆音，差分输入，短路和热保护，关闭
  • 安装类型：表面贴装型
  • 工作温度：-40°C ~ 85°C（TA）
  • 供应商器件封装：28-HTSSOP
  • 封装/外壳：28-PowerTSSOP（0.173"，4.40mm Width）

产品特性

  • 符合汽车应用 标准
  • 具有符合 AEC-Q100 标准的下列特性：器件温度 1 级：–40°C 至 125°C 的环境工作温度范围 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2器件组件充电模式 (CDM) ESD 分类等级 C2
  • 器件温度 1 级：–40°C 至 125°C 的环境工作温度范围
  • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件组件充电模式 (CDM) ESD 分类等级 C2
  • 由 16V 电源供电时，每通道 15W 进入 8Ω 负载（在 10% 总谐波失真 (THD)+N 时）
  • 由 13V 电源供电时，每通道 10W 进入 8Ω 负载（在 10% THD+N 时）
  • 由 16V 电源供电时，30W 进入 4Ω 单声道负载（在 10% THD+N 时）
  • 效率高达 90% 的 D 类操作免除了对散热片的需要
  • 宽电源电压范围可实现在 8V 至 26V 的范围内运行
  • 无滤波器运行
  • SpeakerGuard™保护电路包括可调节功率限制器和直流保护
  • 直通式外引脚简化了电路板布局
  • 具有自动恢复选项的稳健耐用的引脚至引脚短路保护和热保护
  • 出色的 THD+N 和无爆音性能
  • 4 个可选固定增益设置
  • 差分输入

产品概述

TPA3110D2-Q1 是一款用于驱动桥接式立体声扬声器的 15W（每通道）高效、D 类音频功率放大器。高级电磁干扰 (EMI) 抑制技术能够在满足电磁兼容 (EMC) 要求的同时使用户能够在输出端上使用价格低廉的磁珠滤波器。SpeakerGuard 保护电路系统包含一个可调节功率限制器和一个 DC 检测电路。可调节功率限制器允许用户设置一个低于芯片电源电压的虚拟电压轨，以便限制通过扬声器的电量。DC 检测电路可以测量脉宽调制 (PWM) 信号的频率和振幅，如果输入电容器受损或者输入端存在短路，它就会关闭输出级。TPA3110D2-Q1 可以驱动低至 4Ω 的立体声扬声器。该器件具有 90% 的高效率，播放音乐时无需外部散热器。输出受到完全的保护以防止到 GND，VCC 和输出到输出的短接。短路保护和热保护均含有自动恢复功能。
查看全部

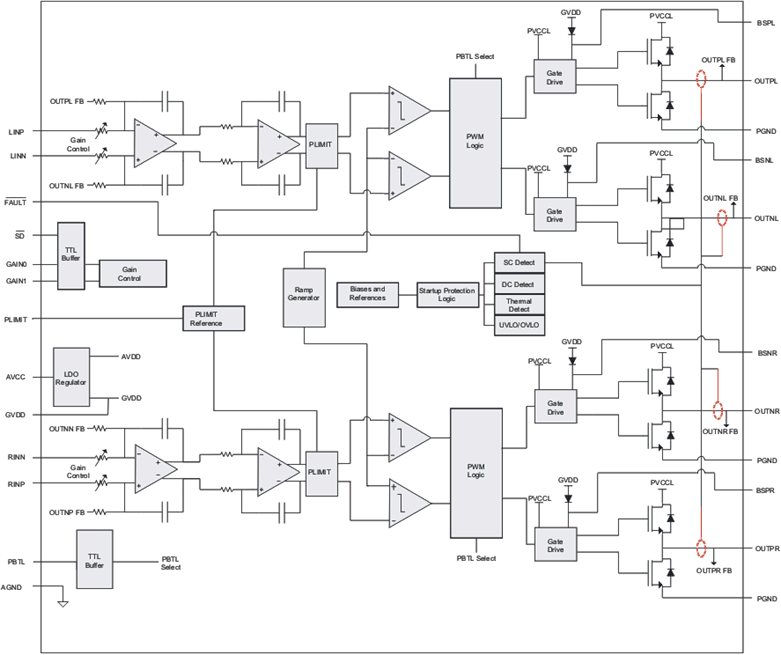

TPA3110D2QPWPRQ1 电路图

TPA3110D2QPWPRQ1 电路图

TPA3110D2QPWPRQ1 电路图
