TMS320F28234ZJZQ

Texas Instruments 嵌入式 - 微控制器，

封装：176-BGA
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：托盘
参考价格：$26.14897

更新日期：2024-04-01 00:04:00

TMS320F28234ZJZQ

Texas Instruments 嵌入式 - 微控制器，

产品简介：具有 150MIPS、256KB 闪存、EMIF、12 位 ADC 的汽车类 C2000? 32 位 MCU

查看详情

封装：176-BGA
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：托盘
参考价格：$26.14897

TMS320F28234ZJZQ 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TMS320F28234ZJZQ
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TMS320F28234ZJZQ 中文资料属性参数

产品培训模块：ControlSUITEMotor Signal Chain OverviewTPS75005 Single IC Power for C2000 MCU
标准包装：126
类别：集成电路 (IC)
家庭：嵌入式 - 微控制器，
系列：TMS320F28x3x Delfino™, C2000™
核心处理器：C28x
芯体尺寸：32-位
速度：150MHz
连通性：CAN，EBI/EMI，I²C，McBSP，SCI，SPI，UART/USART
外围设备：DMA，POR，PWM，WDT
输入/输出数：88
程序存储器容量：256KB（128K x 16）
程序存储器类型：闪存
EEPROM 大小：-
RAM 容量：34K x 16
电压 - 电源 (Vcc/Vdd)：1.805 V ~ 1.995 V
数据转换器：A/D 16x12b
振荡器型：内部
工作温度：-40°C ~ 125°C
封装/外壳：176-BGA
包装：托盘
配用：TMDSDCDC8KIT-ND - TMDSDCDC8KIT

产品特性

高性能静态 CMOS 技术高达 150MHz（6.67ns 周期时间） 1.9V/1.8V 内核、3.3V I/O 设计
高达 150MHz（6.67ns 周期时间）
1.9V/1.8V 内核、3.3V I/O 设计
高性能 32 位 CPU (TMS320C28x) IEEE 754 单精度浮点单元 (FPU)（仅限 F2833x） 16 × 16 和 32 × 32 MAC 操作 16 × 16 双 MAC 哈佛 (Harvard) 总线架构快速中断响应和处理统一存储器编程模型高效代码（使用 C/C++ 和汇编语言）
IEEE 754 单精度浮点单元 (FPU)（仅限 F2833x）
16 × 16 和 32 × 32 MAC 操作
16 × 16 双 MAC
哈佛 (Harvard) 总线架构
快速中断响应和处理
统一存储器编程模型
高效代码（使用 C/C++ 和汇编语言）
6 通道 DMA 控制器（用于 ADC、McBSP、ePWM、XINTF 和 SARAM）
16 位或 32 位外部接口 (XINTF) 地址覆盖超过 2M × 16
地址覆盖超过 2M × 16
片上存储器 F28335、F28333、F28235： 256K × 16 闪存、34K × 16 SARAM F28334、F28234： 128K × 16 闪存、34K × 16 SARAM F28332、F28232： 64K × 16 闪存、26K × 16 SARAM 1K × 16 OTP ROM
F28335、F28333、F28235： 256K × 16 闪存、34K × 16 SARAM
F28334、F28234： 128K × 16 闪存、34K × 16 SARAM
F28332、F28232： 64K × 16 闪存、26K × 16 SARAM
1K × 16 OTP ROM
引导 ROM (8K × 16) 具有软件启动模式（通过 SCI、SPI、CAN、I2C、McBSP、XINTF 和并行 I/O）标准数学表
具有软件启动模式（通过 SCI、SPI、CAN、I2C、McBSP、XINTF 和并行 I/O）
标准数学表
时钟和系统控制片上振荡器看门狗计时器模块
片上振荡器
看门狗计时器模块
可以将 GPIO0 转 GPIO63 引脚连接到八个外部内核中断之中的一个
可支持全部 58 个外设中断的外设中断扩展 (PIE) 块
128 位安全密钥/锁保护闪存/OTP/RAM 块防止固件逆向工程
保护闪存/OTP/RAM 块
防止固件逆向工程
增强型控制外设高达 18 PWM 的输出多达 6 个 HRPWM 输出，MEP 分辨率高达 150ps 多达 6 个事件捕获输入多达 2 个正交编码器接口多达 8 个 32 位计时器（6 个用于 eCAP，2 个用于 eQEP）多达 9 个 16 位计时器（6 个用于 ePWM，3 个用于 XINTCTR）
高达 18 PWM 的输出
多达 6 个 HRPWM 输出，MEP 分辨率高达 150ps
多达 6 个事件捕获输入
多达 2 个正交编码器接口
多达 8 个 32 位计时器（6 个用于 eCAP，2 个用于 eQEP）
多达 9 个 16 位计时器（6 个用于 ePWM，3 个用于 XINTCTR）
三个 32 位 CPU 计时器
串行端口外设多达 2 个 CAN 模块多达 3 个 SCI (UART) 模块多达 2 个 McBSP 模块（可配置为 SPI）一个 SPI 模块 1 条内部集成电路 (I2C) 总线
多达 2 个 CAN 模块
多达 3 个 SCI (UART) 模块
多达 2 个 McBSP 模块（可配置为 SPI）
一个 SPI 模块
1 条内部集成电路 (I2C) 总线
12 位 ADC、16 通道 80ns 转换速率 2 × 8 通道输入多路复用器两个采样保持单个/同步转换内部或外部基准
80ns 转换速率
2 × 8 通道输入多路复用器
两个采样保持
单个/同步转换
内部或外部基准
多达 88 个具有输入滤波功能且可单独编程的多路复用 GPIO 引脚
支持 JTAG 边界扫描 IEEE 标准 1149.1-1990 标准测试访问端口和边界扫描架构
IEEE 标准 1149.1-1990 标准测试访问端口和边界扫描架构
高级调试特性分析和断点功能借助硬件的实时调试
分析和断点功能
借助硬件的实时调试
开发支持包括 ANSI C/C++ 编译器/汇编器/连接器 Code Composer Studio™ IDE DSP/BIOS™ 和 SYS/BIOS 数字电机控制和数字电源软件库
ANSI C/C++ 编译器/汇编器/连接器
Code Composer Studio™ IDE
DSP/BIOS™ 和 SYS/BIOS
数字电机控制和数字电源软件库
低功耗模式，节省能耗支持闲置、待机、停机模式禁用单独的外设时钟
支持闲置、待机、停机模式
禁用单独的外设时钟
字节序：小端字节序
封装选项：无铅，绿色环保封装 176 焊球塑料球栅阵列 (BGA) [ZJZ] 179 焊球 MicroStar BGA™ [ZHH] 179 焊球全新细间距球栅阵列 (nFBGA) [ZAY] 176 引脚薄型四方扁平封装 (LQFP) [PGF] 176 引脚热增强型薄型四方扁平封装 (HLQFP) [PTP]
无铅，绿色环保封装
176 焊球塑料球栅阵列 (BGA) [ZJZ]
179 焊球 MicroStar BGA™ [ZHH]
179 焊球全新细间距球栅阵列 (nFBGA) [ZAY]
176 引脚薄型四方扁平封装 (LQFP) [PGF]
176 引脚热增强型薄型四方扁平封装 (HLQFP) [PTP]
温度选项： A：–40°C 至 85°C（PGF、ZHH、ZAY、ZJZ） S：–40°C 至 125°C（PTP、ZJZ） Q：–40°C 至 125°C（PTP、ZJZ）（通过针对汽车应用的 AEC Q100 认证）
A：–40°C 至 85°C（PGF、ZHH、ZAY、ZJZ）
S：–40°C 至 125°C（PTP、ZJZ）
Q：–40°C 至 125°C（PTP、ZJZ）（通过针对汽车应用的 AEC Q100 认证）

产品概述

C2000™ 实时微控制器针对处理、感应和驱动进行了优化，可提高实时控制应用（如工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输、电机控制以及感应和信号处理）的闭环性能。C2000 系列包含高级性能 MCU 和入门性能 MCU。TMS320F28335、TMS320F28334、TMS320F28333、TMS320F28332、TMS320F28235、TMS320F28234 和 TMS320F28232 器件是适用于具有严格要求的控制应用且高度集成的高性能解决方案。在本文档中，器件分别被缩写为 F28335、F28334、F28333、F28332、F28235、F28234 和 F28232。F2833x 器件比较和 F2823x 器件比较中提供了每个器件的特性汇总。 C2000™ 实时控制微控制器 (MCU) 入门指南涵盖了 C2000 器件开发中从硬件到支持资源的所有方面。除了主要的参考文档外，每个部分还提供了相关链接和资源，可帮助用户进一步了解相关信息。要了解有关 C2000 MCU 的更多信息，请访问 C2000™ 实时控制 MCU 页面。

查看全部

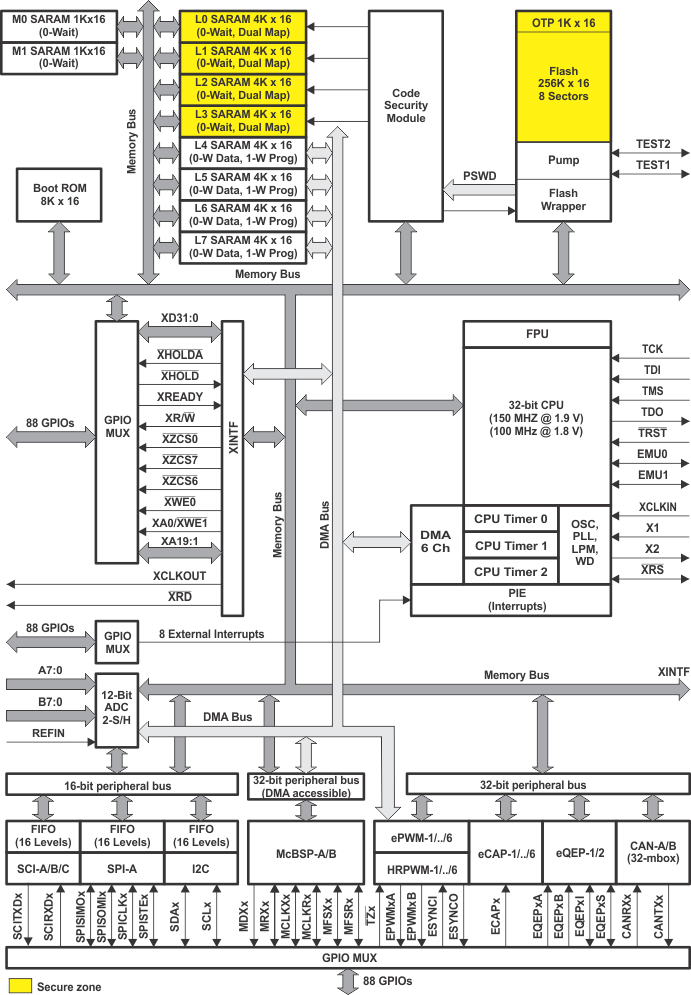

TMS320F28234ZJZQ 电路图
