TMS320F2812PGFQ

Texas Instruments 嵌入式 - 微控制器，
  • 封装：176-LQFP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：托盘
  • 参考价格：$21.72-$36.2

更新日期：2024-04-01 00:04:00

TMS320F2812PGFQ

Texas Instruments 嵌入式 - 微控制器，

产品简介：具有 150MHz 频率、256KB 闪存、EMIF 的汽车类 C2000? 32 位 MCU

查看详情
  • 封装：176-LQFP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：托盘
  • 参考价格：$21.72-$36.2

TMS320F2812PGFQ 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TMS320F2812PGFQ 中文资料属性参数

  • 产品培训模块：ControlSUITEMotor Signal Chain OverviewTPS75005 Single IC Power for C2000 MCU
  • 标准包装：40
  • 类别：集成电路 (IC)
  • 家庭：嵌入式 - 微控制器，
  • 系列：TMS320F281x, C2000™
  • 核心处理器：C28x
  • 芯体尺寸：32-位
  • 速度：150MHz
  • 连通性：CAN，EBI/EMI，McBSP，SCI，SPI，UART/USART
  • 外围设备：DMA，POR，PWM，WDT
  • 输入/输出数：56
  • 程序存储器容量：256KB（128K x 16）
  • 程序存储器类型：闪存
  • EEPROM 大小：-
  • RAM 容量：18K x 16
  • 电压 - 电源 (Vcc/Vdd)：1.81 V ~ 2 V
  • 数据转换器：A/D 16x12b
  • 振荡器型：内部
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：176-LQFP
  • 包装：托盘
  • 配用：761129-ND - CODE COMPOSER STUDIO EZDSP F2812296-23541-ND - DAUGHTER CARD TMS320F2808296-23041-ND - EZ-DSP STARTER KIT FOR F2812296-23002-ND - KIT START EZDSP FOR F2812 SOCKET296-23055-ND - EZ-DSP STARTER KIT FOR F2812296-22652-ND - BUNDLE DEV F2812 W/USB EMULATOR
  • 其它名称：296-17280

产品特性

  • 高性能静态 CMOS 技术150MHz（6.67ns 周期时间）低功耗（135MHz 时为 1.8V 内核电压，150MHz 时为 1.9V 内核电压，3.3V I/O）设计
  • 150MHz（6.67ns 周期时间）
  • 低功耗（135MHz 时为 1.8V 内核电压，150MHz 时为 1.9V 内核电压，3.3V I/O）设计
  • 支持 JTAG 边界扫描 IEEE 标准 1149.1-1990 IEEE 标准测试访问端口和边界扫描架构
  • IEEE 标准 1149.1-1990 IEEE 标准测试访问端口和边界扫描架构
  • 高性能 32 位 CPU (TMS320C28x) 16 × 16 和 32 × 32 MAC 操作 16 × 16 双 MAC 哈佛 (Harvard) 总线架构 连动运算 快速中断响应和处理 统一存储器编程模型 4M 线性程序/数据地址范围高效代码（使用 C/C++ 和汇编语言） TMS320F24x/LF240x 处理器源代码兼容
  • 16 × 16 和 32 × 32 MAC 操作
  • 16 × 16 双 MAC
  • 哈佛 (Harvard) 总线架构
  • 连动运算
  • 快速中断响应和处理
  • 统一存储器编程模型
  • 4M 线性程序/数据地址范围
  • 高效代码（使用 C/C++ 和汇编语言）
  • TMS320F24x/LF240x 处理器源代码兼容
  • 片上存储器高达 128K × 16 的闪存（四个 8K × 16 和六个 16K × 16 的扇区）1K × 16 OTP ROML0 和 L1：2 块 4K × 16 的单周期访问 RAM (SARAM)H0：1 块 8K × 16 的 SARAMM0 和 M1：2 块 1K × 16 的 SARAM
  • 高达 128K × 16 的闪存（四个 8K × 16 和六个 16K × 16 的扇区）
  • 1K × 16 OTP ROM
  • L0 和 L1：2 块 4K × 16 的单周期访问 RAM (SARAM)
  • H0：1 块 8K × 16 的 SARAM
  • M0 和 M1：2 块 1K × 16 的 SARAM
  • 引导 ROM (4K × 16) 具有软件引导模式 标准数学表
  • 具有软件引导模式
  • 标准数学表
  • 外部接口 (F2812)总内存大于 1M × 16可编程等待状态可编程读取/写入选通计时三个独立芯片可选
  • 总内存大于 1M × 16
  • 可编程等待状态
  • 可编程读取/写入选通计时
  • 三个独立芯片可选
  • 字节序：小端字节序
  • 时钟和系统控制片上振荡器看门狗计时器模块
  • 片上振荡器
  • 看门狗计时器模块
  • 三个外部中断
  • 可支持 45 个外设中断的外设中断扩展 (PIE) 块
  • 三个 32 位 CPU 计时器
  • 128 位安全密钥/锁保护闪存/OTP 和 L0/L1 SARAM防止固件逆向工程
  • 保护闪存/OTP 和 L0/L1 SARAM
  • 防止固件逆向工程
  • 电机控制外设两个事件管理器（EVA，EVB）与 240xA 器件兼容
  • 两个事件管理器（EVA，EVB）
  • 与 240xA 器件兼容
  • 串行端口外设串行外设接口 (SPI)两个串行通信接口 (SCI)，标准 UART增强型控制器局域网络 (eCAN)多通道缓冲串行端口 (McBSP)
  • 串行外设接口 (SPI)
  • 两个串行通信接口 (SCI)，标准 UART
  • 增强型控制器局域网络 (eCAN)
  • 多通道缓冲串行端口 (McBSP)
  • 12 位 ADC、16 通道2 × 8 通道输入多路复用器两个采样保持单个/同步转换转换速率快：80ns/12.5MSPS
  • 2 × 8 通道输入多路复用器
  • 两个采样保持
  • 单个/同步转换
  • 转换速率快：80ns/12.5MSPS
  • 多达 56 个通用 I/O (GPIO) 引脚
  • 高级仿真 特性分析和断点功能通过硬件的实时调试
  • 分析和断点功能
  • 通过硬件的实时调试
  • 开发工具包括ANSI C/C++ 编译器/汇编器/连接器Code Composer Studio™IDEDSP/BIOS™JTAG 扫描控制器 IEEE 标准 1149.1-1990 IEEE 标准测试访问端口和边界扫描架构
  • ANSI C/C++ 编译器/汇编器/连接器
  • Code Composer Studio™IDE
  • DSP/BIOS™
  • JTAG 扫描控制器 IEEE 标准 1149.1-1990 IEEE 标准测试访问端口和边界扫描架构
  • IEEE 标准 1149.1-1990 IEEE 标准测试访问端口和边界扫描架构
  • 低功耗模式，节省能耗支持闲置、待机、停机模式禁用单独的外设时钟
  • 支持闲置、待机、停机模式
  • 禁用单独的外设时钟
  • 封装选项具有外部存储器接口的 179 焊球 ™MicroStar BGA（GHH，ZHH）(F2812)具有外部存储器接口的 176 引脚薄型四方扁平封装 (LQFP) (PGF) (F2812)无外部存储器接口的 128 引脚 LQFP (PBK)（F2810，F2811）
  • 具有外部存储器接口的 179 焊球 ™MicroStar BGA（GHH，ZHH）(F2812)
  • 具有外部存储器接口的 176 引脚薄型四方扁平封装 (LQFP) (PGF) (F2812)
  • 无外部存储器接口的 128 引脚 LQFP (PBK)（F2810，F2811）
  • 温度选项A：-40°C 至 85°C（GHH，ZHH，PGF，PBK）S：-40°C 至 125°C（GHH，ZHH，PGF，PBK）Q：–40°C 至 125°C（PGF，PBK）（通过针对汽车应用的 AEC-Q100 认证）
  • A：-40°C 至 85°C（GHH，ZHH，PGF，PBK）
  • S：-40°C 至 125°C（GHH，ZHH，PGF，PBK）
  • Q：–40°C 至 125°C（PGF，PBK）（通过针对汽车应用的 AEC-Q100 认证）

产品概述

TMS320F2810、TMS320F2811 和 TMS320F2812 器件均属于 TMS320C28x DSP 系列器件，是适用于高要求控制应用的高度集成和高性能的 解决方案。在本文档中，TMS320F2810、TMS320F2811 和 TMS320F2812 分别缩写为 F2810、F2811 和 F2812。F281x 表示上述三种器件。
查看全部

TMS320F2812PGFQ 数据手册

数据手册 说明 数量 操作
TMS320F2812PGFQ

Digital Signal Processors

 162 Pages页,1.91M 查看

TMS320F2812PGFQ 电路图

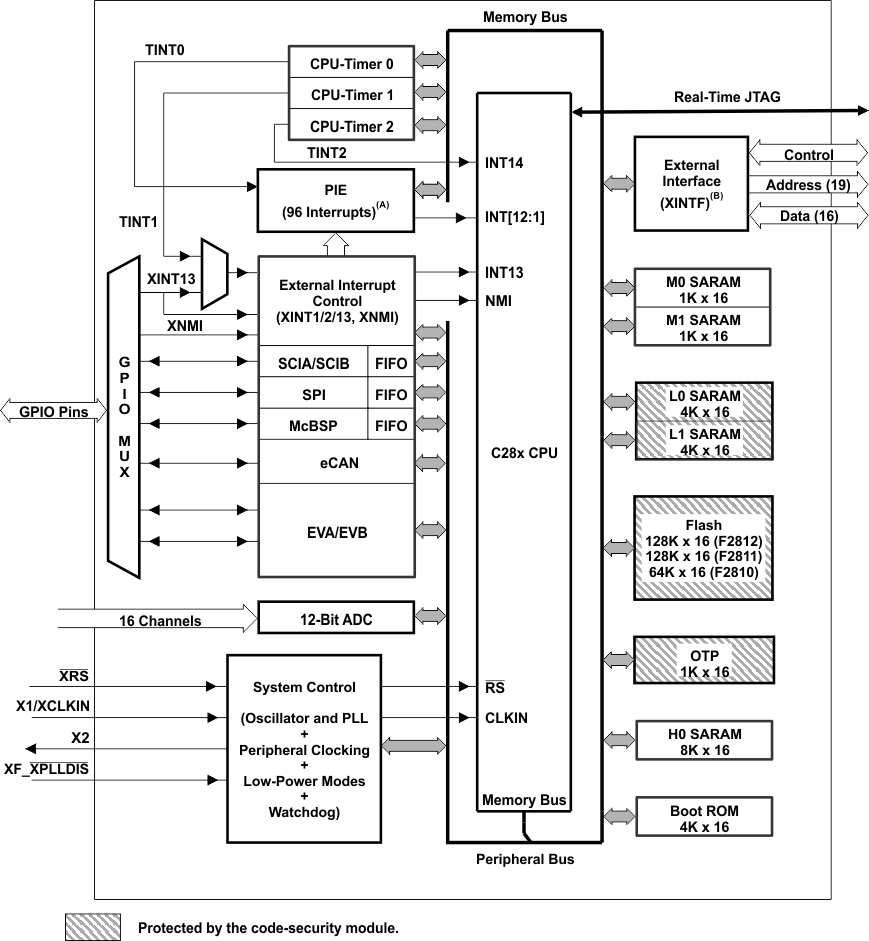

TMS320F2812PGFQ 电路图

TMS320F2812PGFQ 电路图
