TMS320F2811PBKQ

Texas Instruments 嵌入式 - 微控制器，

封装：128-LQFP
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：托盘
参考价格：$21.36-$35.6

更新日期：2024-04-01 00:04:00

TMS320F2811PBKQ

Texas Instruments 嵌入式 - 微控制器，

产品简介：具有 150MHz 频率、256KB 闪存的汽车类 C2000? 32 位 MCU

查看详情

封装：128-LQFP
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：托盘
参考价格：$21.36-$35.6

TMS320F2811PBKQ 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TMS320F2811PBKQ
TI
原厂原装
22+
3288
上海市
-
一级代理原装

上海德懿电子科技有限公司
TMS320F2811PBKQ
TI
QFP
21+
1080
上海市
-
原装现货，品质为先，请来电垂询！

TMS320F2811PBKQ 中文资料属性参数

产品培训模块：ControlSUITEMotor Signal Chain OverviewTPS75005 Single IC Power for C2000 MCU
标准包装：90
类别：集成电路 (IC)
家庭：嵌入式 - 微控制器，
系列：TMS320F281x, C2000™
核心处理器：C28x
芯体尺寸：32-位
速度：150MHz
连通性：CAN，McBSP，SCI，SPI，UART/USART
外围设备：DMA，POR，PWM，WDT
输入/输出数：56
程序存储器容量：256KB（128K x 16）
程序存储器类型：闪存
EEPROM 大小：-
RAM 容量：18K x 16
电压 - 电源 (Vcc/Vdd)：1.81 V ~ 2 V
数据转换器：A/D 16x12b
振荡器型：内部
工作温度：-40°C ~ 125°C
封装/外壳：128-LQFP
包装：托盘
配用：296-31413-ND - XDS560 CLASS HIGH SPEED EMULATOR296-23041-ND - EZ-DSP STARTER KIT FOR F2812296-23002-ND - KIT START EZDSP FOR F2812 SOCKET296-23055-ND - EZ-DSP STARTER KIT FOR F2812296-23043-ND - BLACKHAWK XDS560 USB EMULATOR296-22652-ND - BUNDLE DEV F2812 W/USB EMULATOR
其它名称：296-17278

产品特性

高性能静态 CMOS 技术150MHz（6.67ns 周期时间）低功耗（135MHz 时为 1.8V 内核电压，150MHz 时为 1.9V 内核电压，3.3V I/O）设计
150MHz（6.67ns 周期时间）
低功耗（135MHz 时为 1.8V 内核电压，150MHz 时为 1.9V 内核电压，3.3V I/O）设计
支持 JTAG 边界扫描 IEEE 标准 1149.1-1990 IEEE 标准测试访问端口和边界扫描架构
IEEE 标准 1149.1-1990 IEEE 标准测试访问端口和边界扫描架构
高性能 32 位 CPU (TMS320C28x) 16 × 16 和 32 × 32 MAC 操作 16 × 16 双 MAC 哈佛 (Harvard) 总线架构连动运算快速中断响应和处理统一存储器编程模型 4M 线性程序/数据地址范围高效代码（使用 C/C++ 和汇编语言） TMS320F24x/LF240x 处理器源代码兼容
16 × 16 和 32 × 32 MAC 操作
16 × 16 双 MAC
哈佛 (Harvard) 总线架构
连动运算
快速中断响应和处理
统一存储器编程模型
4M 线性程序/数据地址范围
高效代码（使用 C/C++ 和汇编语言）
TMS320F24x/LF240x 处理器源代码兼容
片上存储器高达 128K × 16 的闪存（四个 8K × 16 和六个 16K × 16 的扇区）1K × 16 OTP ROML0 和 L1：2 块 4K × 16 的单周期访问 RAM (SARAM)H0：1 块 8K × 16 的 SARAMM0 和 M1：2 块 1K × 16 的 SARAM
高达 128K × 16 的闪存（四个 8K × 16 和六个 16K × 16 的扇区）
1K × 16 OTP ROM
L0 和 L1：2 块 4K × 16 的单周期访问 RAM (SARAM)
H0：1 块 8K × 16 的 SARAM
M0 和 M1：2 块 1K × 16 的 SARAM
引导 ROM (4K × 16) 具有软件引导模式标准数学表
具有软件引导模式
标准数学表
外部接口 (F2812)总内存大于 1M × 16可编程等待状态可编程读取/写入选通计时三个独立芯片可选
总内存大于 1M × 16
可编程等待状态
可编程读取/写入选通计时
三个独立芯片可选
字节序：小端字节序
时钟和系统控制片上振荡器看门狗计时器模块
片上振荡器
看门狗计时器模块
三个外部中断
可支持 45 个外设中断的外设中断扩展 (PIE) 块
三个 32 位 CPU 计时器
128 位安全密钥/锁保护闪存/OTP 和 L0/L1 SARAM防止固件逆向工程
保护闪存/OTP 和 L0/L1 SARAM
防止固件逆向工程
电机控制外设两个事件管理器（EVA，EVB）与 240xA 器件兼容
两个事件管理器（EVA，EVB）
与 240xA 器件兼容
串行端口外设串行外设接口 (SPI)两个串行通信接口 (SCI)，标准 UART增强型控制器局域网络 (eCAN)多通道缓冲串行端口 (McBSP)
串行外设接口 (SPI)
两个串行通信接口 (SCI)，标准 UART
增强型控制器局域网络 (eCAN)
多通道缓冲串行端口 (McBSP)
12 位 ADC、16 通道2 × 8 通道输入多路复用器两个采样保持单个/同步转换转换速率快：80ns/12.5MSPS
2 × 8 通道输入多路复用器
两个采样保持
单个/同步转换
转换速率快：80ns/12.5MSPS
多达 56 个通用 I/O (GPIO) 引脚
高级仿真特性分析和断点功能通过硬件的实时调试
分析和断点功能
通过硬件的实时调试
开发工具包括ANSI C/C++ 编译器/汇编器/连接器Code Composer Studio™IDEDSP/BIOS™JTAG 扫描控制器 IEEE 标准 1149.1-1990 IEEE 标准测试访问端口和边界扫描架构
ANSI C/C++ 编译器/汇编器/连接器
Code Composer Studio™IDE
DSP/BIOS™
JTAG 扫描控制器 IEEE 标准 1149.1-1990 IEEE 标准测试访问端口和边界扫描架构
IEEE 标准 1149.1-1990 IEEE 标准测试访问端口和边界扫描架构
低功耗模式，节省能耗支持闲置、待机、停机模式禁用单独的外设时钟
支持闲置、待机、停机模式
禁用单独的外设时钟
封装选项具有外部存储器接口的 179 焊球 ™MicroStar BGA（GHH，ZHH）(F2812)具有外部存储器接口的 176 引脚薄型四方扁平封装 (LQFP) (PGF) (F2812)无外部存储器接口的 128 引脚 LQFP (PBK)（F2810，F2811）
具有外部存储器接口的 179 焊球 ™MicroStar BGA（GHH，ZHH）(F2812)
具有外部存储器接口的 176 引脚薄型四方扁平封装 (LQFP) (PGF) (F2812)
无外部存储器接口的 128 引脚 LQFP (PBK)（F2810，F2811）
温度选项A：-40°C 至 85°C（GHH，ZHH，PGF，PBK）S：-40°C 至 125°C（GHH，ZHH，PGF，PBK）Q：–40°C 至 125°C（PGF，PBK）（通过针对汽车应用的 AEC-Q100 认证）
A：-40°C 至 85°C（GHH，ZHH，PGF，PBK）
S：-40°C 至 125°C（GHH，ZHH，PGF，PBK）
Q：–40°C 至 125°C（PGF，PBK）（通过针对汽车应用的 AEC-Q100 认证）

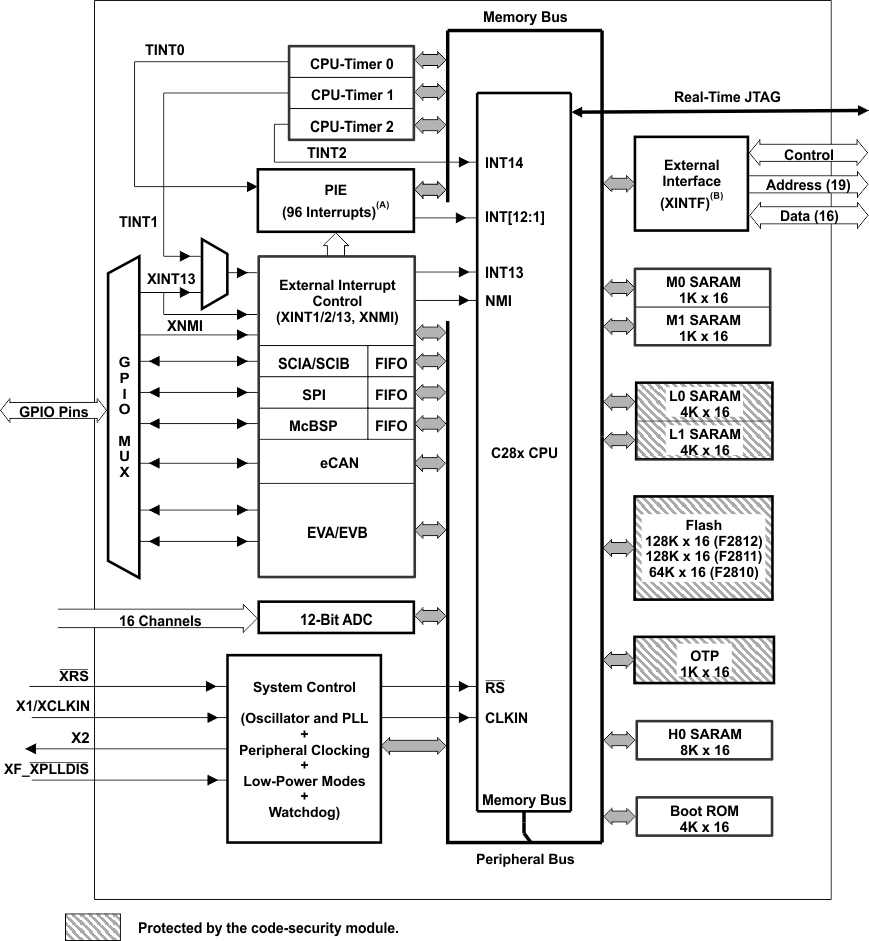

产品概述

TMS320F2810、TMS320F2811 和 TMS320F2812 器件均属于 TMS320C28x DSP 系列器件，是适用于高要求控制应用的高度集成和高性能的解决方案。在本文档中，TMS320F2810、TMS320F2811 和 TMS320F2812 分别缩写为 F2810、F2811 和 F2812。F281x 表示上述三种器件。

查看全部

TMS320F2811PBKQ 数据手册

数据手册	说明	数量	操作
TMS320F2811PBKQ	Digital Signal Processors	162 Pages页,1.93M	查看

TMS320F2811PBKQ 电路图
