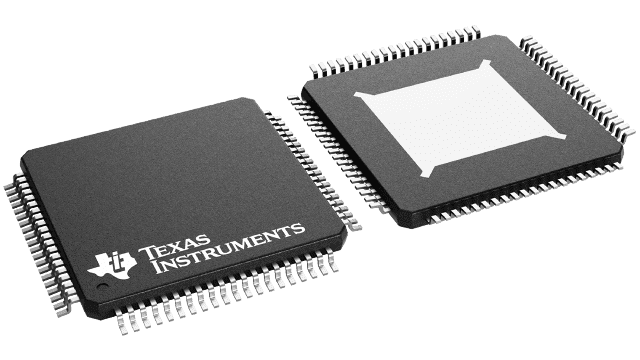

- 封装：80-TQFP 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：托盘
- 参考价格：$16.3725
更新日期：2024-04-01 00:04:00
产品简介：具有 90MHz 频率、FPU、VCU、256KB 闪存、CLA 的 C2000? 32 位 MCU
查看详情- 封装：80-TQFP 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：托盘
- 参考价格：$16.3725
TMS320F28069PFPS 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
HTQFP-80(12x12)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TMS320F28069PFPS 中文资料属性参数
- 产品培训模块：ControlSUITEPiccolo F2806xTPS75005 Single IC Power for C2000 MCU
- 标准包装：1,000
- 类别：集成电路 (IC)
- 家庭：嵌入式 - 微控制器，
- 系列：TMS320F2806x, Piccolo™, C2000™
- 核心处理器：C28x
- 芯体尺寸：32-位
- 速度：80MHz
- 连通性：CAN，I²C，McBSP，SCI，SPI，UART/USART
- 外围设备：欠压检测/复位，DMA，POR，PWM，WDT
- 输入/输出数：40
- 程序存储器容量：256KB（128K x 16）
- 程序存储器类型：闪存
- EEPROM 大小：-
- RAM 容量：50K x 16
- 电压 - 电源 (Vcc/Vdd)：1.71 V ~ 1.995 V
- 数据转换器：A/D 12x12b
- 振荡器型：内部
- 工作温度：-40°C ~ 125°C
- 封装/外壳：80-TQFP 裸露焊盘
- 包装：托盘
产品特性
- 高效 32 位 CPU (TMS320C28x) 90MHz（11.11ns 周期时间） 16 × 16 和 32 × 32 乘法和累加 (MAC) 运算 16 × 16 双 MAC 哈佛 (Harvard) 总线架构 连动运算 快速中断响应和处理 统一存储器编程模型 高效代码（使用 C/C++ 和汇编语言）
- 90MHz（11.11ns 周期时间）
- 16 × 16 和 32 × 32 乘法和累加 (MAC) 运算
- 16 × 16 双 MAC
- 哈佛 (Harvard) 总线架构
- 连动运算
- 快速中断响应和处理
- 统一存储器编程模型
- 高效代码（使用 C/C++ 和汇编语言）
- 浮点单元 (FPU) 原生单精度浮点运算
- 原生单精度浮点运算
- 可编程控制律加速器 (CLA) 32 位浮点数学加速器 独立于主 CPU 之外的代码执行
- 32 位浮点数学加速器
- 独立于主 CPU 之外的代码执行
- Viterbi、复杂数学、CRC 单元 (VCU) 扩展了 C28x 指令集以支持复杂的乘法、Viterbi 运算和循环冗余校验 (CRC)
- 扩展了 C28x 指令集以支持复杂的乘法、Viterbi 运算和循环冗余校验 (CRC)
- 嵌入式存储器 高达 256KB 的闪存 高达 100KB 的随机存取存储器 (RAM) 2KB 一次性可编程 (OTP) ROM
- 高达 256KB 的闪存
- 高达 100KB 的随机存取存储器 (RAM)
- 2KB 一次性可编程 (OTP) ROM
- 6 通道直接内存存取 (DMA)
- 低器件和系统成本 3.3V 单电源 无需电源排序 集成型加电复位和欠压复位 低功耗操作模式 无模拟支持引脚
- 3.3V 单电源
- 无需电源排序
- 集成型加电复位和欠压复位
- 低功耗操作模式
- 无模拟支持引脚
- 字节序：小端字节序
- 支持 JTAG 边界扫描 IEEE 标准 1149.1-1990 标准测试访问端口和边界扫描架构
- IEEE 标准 1149.1-1990 标准测试访问端口和边界扫描架构
- 计时 两个内部零引脚振荡器 片载晶体振荡器/外部时钟输入 看门狗计时器模块 丢失时钟检测电路
- 两个内部零引脚振荡器
- 片载晶体振荡器/外部时钟输入
- 看门狗计时器模块
- 丢失时钟检测电路
- 可支持所有外设中断的外设中断扩展 (PIE) 模块
- 三个 32 位 CPU 计时器
- 高级控制外设
- 多达 8 个增强型脉冲宽度调制器 (ePWM) 模块 总共 16 个 PWM 通道（可支持 8 个 HRPWM） 每个模块中的独立 16 位计时器
- 总共 16 个 PWM 通道（可支持 8 个 HRPWM）
- 每个模块中的独立 16 位计时器
- 3 个输入增强型捕捉 (eCAP) 模块
- 多达 4 个高分辨率捕捉 (HRCAP) 模块
- 多达 2 个增强型正交编码器脉冲 (eQEP) 模块
- 12 位模数转换器 (ADC)，具有双路采样保持 (S/H) 功能 高达 3.46MSPS 高达 16 通道
- 高达 3.46MSPS
- 高达 16 通道
- 片上温度传感器
- 128 位安全密钥和锁 保护安全内存块 防止固件逆向工程
- 保护安全内存块
- 防止固件逆向工程
- 串行端口外设 两个串行通信接口 (SCI) [UART] 模块 两个串行外设接口 (SPI) 模块 一条内部集成电路 (I2C) 总线 一个多通道缓冲串行端口 (McBSP) 总线 一个增强型控制器局域网络 (eCAN) 通用串行总线 (USB) 2.0 （关于可用性，请参阅器件比较表） 全速器件模式 全速或低速主机模式
- 两个串行通信接口 (SCI) [UART] 模块
- 两个串行外设接口 (SPI) 模块
- 一条内部集成电路 (I2C) 总线
- 一个多通道缓冲串行端口 (McBSP) 总线
- 一个增强型控制器局域网络 (eCAN)
- 通用串行总线 (USB) 2.0 （关于可用性，请参阅器件比较表） 全速器件模式 全速或低速主机模式
- 全速器件模式
- 全速或低速主机模式
- 多达 54 个具有输入滤波功能的独立可编程、多路复用通用输入/输出 (GPIO) 引脚
- 高级调试特性 分析和断点功能 通过硬件进行实时调试
- 分析和断点功能
- 通过硬件进行实时调试
- 封装选项 80 引脚 PFP 和 100 引脚 PZP PowerPAD™ 耐热增强型薄型四方扁平封装 (HTQFP) 80 引脚 PN 和 100 引脚 PZ 薄型四方扁平封装 (LQFP)
- 80 引脚 PFP 和 100 引脚 PZP PowerPAD™ 耐热增强型薄型四方扁平封装 (HTQFP)
- 80 引脚 PN 和 100 引脚 PZ 薄型四方扁平封装 (LQFP)
- 温度选项 T：–40°C 至 105°C S：–40°C 至 125°C Q：–40°C 至 125°C 的环境温度范围（通过针对汽车应用的 AEC Q100 认证）
- T：–40°C 至 105°C
- S：–40°C 至 125°C
- Q：–40°C 至 125°C 的环境温度范围（通过针对汽车应用的 AEC Q100 认证）
产品概述
C2000™ 32 位微控制器针对处理、感应和驱动进行了优化，可提高实时控制应用（如工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输、电机控制以及感应和信号处理）的闭环性能。C2000 系列包括高级性能 MCU 和入门级性能 MCU。F2806x 系列微控制器 (MCU) 为 C28x 内核以及与引脚较少的器件中高度集成的控制外设耦合的 CLA 供电。该系列器件的代码与基于 C28x 的旧版代码兼容，同时具有较高的模拟集成度。一个内部稳压器实现了单电源轨运行。对 HRPWM 模块实施了改进，以提供双边缘控制 （调频）。器件内还新增了采用 10 位内部基准的模拟比较器，可通过与其直接相连来控制 ePWM 输出。ADC 可在 0V 至 3.3V 的固定满量程范围内实施转换，支持 VREFHI/VREFLO 基准的比例运算。ADC 接口已针对低开销和延迟进行了优化。如需详细了解 C2000 MCU，请访问“C2000 概述”，地址为 www.ti.com/c2000。
TMS320F28069PFPS 电路图
TMS320F28069PFPS 电路图
