TMS320F28051PNT_TMS320F28051PNT中文资料_价格

TMS320F28051PNT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TMS320F28051PNT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TMS320F28051PNT
TI(德州仪器)
LQFP-80(12x12)
2022+
12000
上海市
-
原装可开发票

TMS320F28051PNT 中文资料属性参数

现有数量：0现货查看交期
价格：119 : ￥37.67050托盘
系列：C2000? C28x Piccolo?
包装：托盘
产品状态：在售
核心处理器：C28x
内核规格：32 位单核
速度：60MHz
连接能力：CANbus，I2C，SCI，SPI，UART/USART
外设：欠压检测/复位，POR，PWM，WDT
I/O 数：42
程序存储容量：64KB（32K x 16）
程序存储器类型：闪存
EEPROM 容量：-
RAM 大小：8K x 16
电压 - 供电 (Vcc/Vdd)：1.71V ~ 1.995V
数据转换器：A/D 16x12b
振荡器类型：内部
工作温度：-40°C ~ 105°C（TA）
安装类型：表面贴装型
封装/外壳：80-LQFP
供应商器件封装：80-LQFP（12x12）

产品特性

高效 32 位 CPU (TMS320C28x) 60MHz（16.67ns 周期时间） 16 × 16 和 32 × 32 乘法和累加 (MAC) 运算 16 × 16 双 MAC 哈佛 (Harvard) 总线架构连动运算快速中断响应和处理统一存储器编程模型高效代码（使用 C/C++ 和汇编语言）
60MHz（16.67ns 周期时间）
16 × 16 和 32 × 32 乘法和累加 (MAC) 运算
16 × 16 双 MAC
哈佛 (Harvard) 总线架构
连动运算
快速中断响应和处理
统一存储器编程模型
高效代码（使用 C/C++ 和汇编语言）
可编程控制律加速器 (CLA) 32 位浮点数学加速器独立于主 CPU 之外的代码执行
32 位浮点数学加速器
独立于主 CPU 之外的代码执行
双区域安全模块
字节序：小端字节序
低器件和系统成本： 3.3V 单电源无需电源排序集成型加电复位和欠压复位低功耗无模拟支持引脚
3.3V 单电源
无需电源排序
集成型加电复位和欠压复位
低功耗
无模拟支持引脚
时钟：两个内部零引脚振荡器片上晶振振荡器和外部时钟输入看门狗计时器模块丢失时钟检测电路
两个内部零引脚振荡器
片上晶振振荡器和外部时钟输入
看门狗计时器模块
丢失时钟检测电路
多达 42 个具有输入滤波功能的独立可编程、多路复用通用输入/输出 (GPIO) 引脚
支持 JTAG 边界扫描 IEEE 标准 1149.1-1990 标准测试访问端口和边界扫描架构
IEEE 标准 1149.1-1990 标准测试访问端口和边界扫描架构
可支持所有外设中断的外设中断扩展 (PIE) 模块
三个 32 位 CPU 计时器
每个 ePWM 模块中的独立 16 位计时器
片上存储器可提供闪存、SARAM、消息 RAM、OTP、CLA 数据 ROM、引导 ROM、安全 ROM
可提供闪存、SARAM、消息 RAM、OTP、CLA 数据 ROM、引导 ROM、安全 ROM
128 位安全密钥和锁保护安全内存块防止固件逆向工程
保护安全内存块
防止固件逆向工程
串行端口外设三个串行通信接口 (SCI)（通用异步接收器/发送器 [UART]）模块一个串行外设接口 (SPI) 模块一条内部集成电路 (I2C) 总线一条增强型控制器局域网络 (eCAN) 总线
三个串行通信接口 (SCI)（通用异步接收器/发送器 [UART]）模块
一个串行外设接口 (SPI) 模块
一条内部集成电路 (I2C) 总线
一条增强型控制器局域网络 (eCAN) 总线
增强型控制外设增强型脉宽调制器 (ePWM) 增强型捕捉 (eCAP) 模块增强型正交编码器脉冲 (eQEP) 模块
增强型脉宽调制器 (ePWM)
增强型捕捉 (eCAP) 模块
增强型正交编码器脉冲 (eQEP) 模块
模拟外设一个 12 位模数转换器 (ADC) 一个用于振荡器补偿的片上温度传感器多达七个比较器，这些比较器具有多达三个集成型数模转换器 (DAC) 一个经缓冲的基准 DAC 多达四个可编程增益放大器 (PGA) 多达四个数字滤波器
一个 12 位模数转换器 (ADC)
一个用于振荡器补偿的片上温度传感器
多达七个比较器，这些比较器具有多达三个集成型数模转换器 (DAC)
一个经缓冲的基准 DAC
多达四个可编程增益放大器 (PGA)
多达四个数字滤波器
高级调试特性分析和断点功能通过硬件进行实时调试
分析和断点功能
通过硬件进行实时调试
80 引脚 PN Low-Profile Quad Flatpack (LQFP)
温度选项 T：–40°C 至 105°C S：–40°C 至 125°C Q：–40°C 至 125°C 的环境温度范围（通过针对汽车应用的 AEC Q100 认证）
T：–40°C 至 105°C
S：–40°C 至 125°C
Q：–40°C 至 125°C 的环境温度范围（通过针对汽车应用的 AEC Q100 认证）

产品概述

C2000™ 实时控制 MCU 针对处理、感应和驱动进行了优化，可提高实时控制应用（如工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输、电机控制以及感应和信号处理）的闭环性能。C2000 系列包括高级性能 MCU 和入门级性能 MCU。F2805x 系列微控制器 (MCU) 为 C28x 内核以及与引脚较少的器件中高度集成的控制外设耦合的 CLA 供电。该系列器件的代码与基于 C28x 的旧版代码兼容，同时具有较高的模拟集成度。一个内部稳压器实现了单电源轨运行。增设了具有 6 位内部基准的模拟比较器，并可通过与其直接连接来控制 PWM 输出。ADC 可在 0V 至 3.3V 的固定满量程范围内实施转换，支持 VREFHI/VREFLO 基准的比例运算。ADC 接口已针对低开销和延迟进行了优化。模拟前端 (AFE) 含有多达七个比较器以及多达三个集成 DAC、一个 VREFOUT 缓冲 DAC、多达四个 PGA 以及多达四个数字滤波器。PGA 可以采用三种离散增益模式放大输入信号。AFE 外设的实际数量将取决于 TMS320F2805x 器件数量。请参阅器件比较了解更多详细信息要了解有关 C2000 MCU 的更多信息，请访问 C2000™ 实时控制 MCU 页面。

查看全部

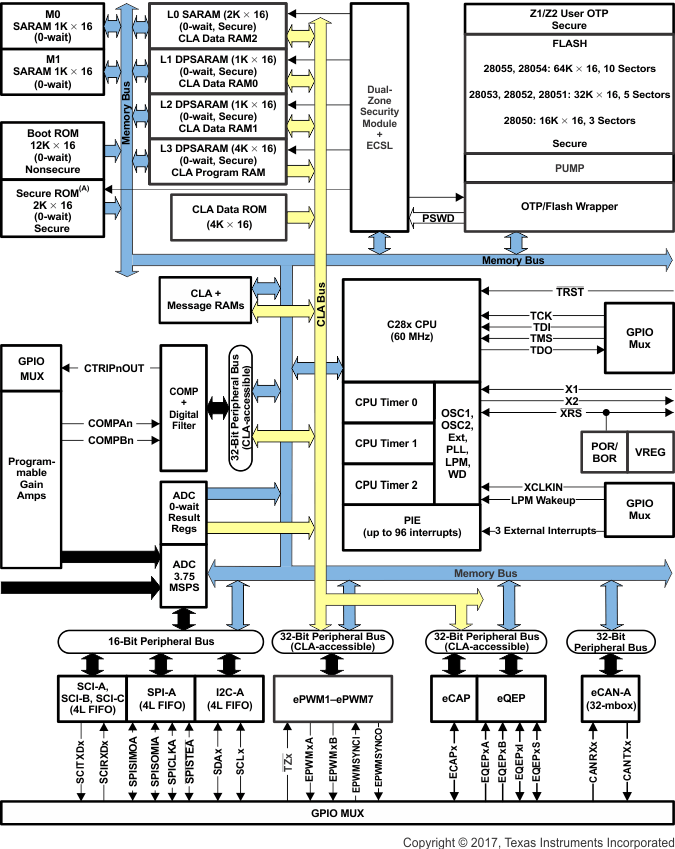

TMS320F28051PNT 电路图
