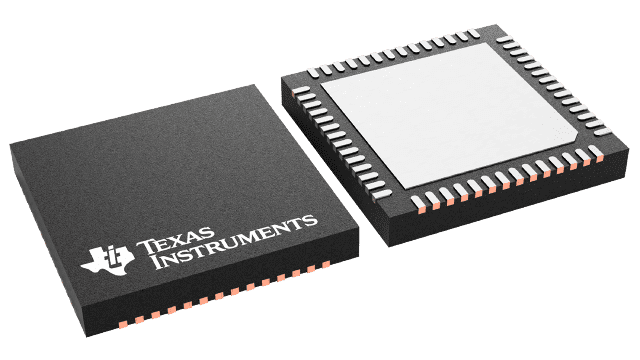

- 封装：56-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：托盘
- 参考价格：$9.095
更新日期：2024-04-01 00:04:00
产品简介：具有 60MHz 频率、128KB 闪存、CLA 的 C2000? 32 位 MCU
查看详情- 封装：56-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：托盘
- 参考价格：$9.095
TMS320F28035RSHT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
SMD
23+ -
15110
-
上海市
-
-
-
原装优势品牌
-
TI(德州仪器)
-
VQFN-56(7x7)
2022+ -
12
-
上海市
-
-
-
原装可开发票
-
TI
-
原厂原装
2318+ -
9200
-
合肥
-
-
-
科大讯飞战略投资企业
TMS320F28035RSHT 中文资料属性参数
- 产品培训模块：C2000 Motor Control PFC KitsControlSUITEMotor Signal Chain OverviewTPS75005 Single IC Power for C2000 MCU
- 标准包装：160
- 类别：集成电路 (IC)
- 家庭：嵌入式 - 微控制器，
- 系列：TMS320F2803x, Piccolo™, C2000™
- 核心处理器：C28x
- 芯体尺寸：32-位
- 速度：60MHz
- 连通性：CAN，I²C，LIN，SCI，SPI，UART/USART
- 外围设备：欠压检测/复位，POR，PWM，WDT
- 输入/输出数：26
- 程序存储器容量：128KB（64K x 16）
- 程序存储器类型：闪存
- EEPROM 大小：-
- RAM 容量：10K x 16
- 电压 - 电源 (Vcc/Vdd)：1.71 V ~ 1.995 V
- 数据转换器：A/D 13x12b
- 振荡器型：内部
- 工作温度：-40°C ~ 105°C
- 封装/外壳：56-VFQFN 裸露焊盘
- 包装：托盘
产品特性
- 高效 32 位 CPU (TMS320C28x) 60MHz（16.67ns 周期时间） 16 × 16 和 32 × 32 MAC 操作 16 × 16 双 MAC 哈佛 (Harvard) 总线架构 连动运算 快速中断响应和处理 统一存储器编程模型 高效代码（使用 C/C++ 和汇编语言）
- 60MHz（16.67ns 周期时间）
- 16 × 16 和 32 × 32 MAC 操作
- 16 × 16 双 MAC
- 哈佛 (Harvard) 总线架构
- 连动运算
- 快速中断响应和处理
- 统一存储器编程模型
- 高效代码（使用 C/C++ 和汇编语言）
- 可编程控制律加速器 (CLA) 32 位浮点数学加速器 独立于主 CPU 之外的代码执行
- 32 位浮点数学加速器
- 独立于主 CPU 之外的代码执行
- 字节序：小端字节序
- 支持 JTAG 边界扫描 IEEE 标准 1149.1-1990 标准测试访问端口和边界扫描架构
- IEEE 标准 1149.1-1990 标准测试访问端口和边界扫描架构
- 器件和系统均可实现低成本： 单 3.3V 电源 无电源时序要求 集成型加电复位和欠压复位 低功耗 无模拟支持引脚
- 单 3.3V 电源
- 无电源时序要求
- 集成型加电复位和欠压复位
- 低功耗
- 无模拟支持引脚
- 时钟： 两个内部零引脚振荡器 片上晶振振荡器和外部时钟输入 看门狗计时器模块 丢失时钟检测电路
- 两个内部零引脚振荡器
- 片上晶振振荡器和外部时钟输入
- 看门狗计时器模块
- 丢失时钟检测电路
- 多达 45 个具有输入滤波功能且可单独编程的多路复用 GPIO 引脚
- 可支持所有外设中断的外设中断扩展 (PIE) 模块
- 三个 32 位 CPU 计时器
- 每个增强型脉宽调制器 (ePWM) 中均有一个独立的 16 位计时器
- 片上存储器 闪存，SARAM，OTP，引导 ROM 可用
- 闪存，SARAM，OTP，引导 ROM 可用
- 代码安全模块
- 128 位安全密钥和锁 保护安全内存块 防止固件逆向工程
- 保护安全内存块
- 防止固件逆向工程
- 串行端口外设 一个串行通信接口 (SCI) 通用异步接收器/发送器 (UART) 模块 两个串行外设接口 (SPI) 模块 一个内部集成电路 (I2C) 模块 一个本地互连网络 (LIN) 模块 一个增强型控制器局域网 (eCAN) 模块
- 一个串行通信接口 (SCI) 通用异步接收器/发送器 (UART) 模块
- 两个串行外设接口 (SPI) 模块
- 一个内部集成电路 (I2C) 模块
- 一个本地互连网络 (LIN) 模块
- 一个增强型控制器局域网 (eCAN) 模块
- 增强型控制外设 ePWM 高分辨率 PWM (HRPWM) 增强型捕捉 (eCAP) 模块 高分辨率输入捕捉 (HRCAP) 模块 增强型正交编码器脉冲 (eQEP) 模块 模数转换器 (ADC) 片上温度传感器 比较器
- ePWM
- 高分辨率 PWM (HRPWM)
- 增强型捕捉 (eCAP) 模块
- 高分辨率输入捕捉 (HRCAP) 模块
- 增强型正交编码器脉冲 (eQEP) 模块
- 模数转换器 (ADC)
- 片上温度传感器
- 比较器
- 高级仿真特性 分析和断点功能 通过硬件进行实时调试
- 分析和断点功能
- 通过硬件进行实时调试
- 封装选项 56 引脚 RSH Very Thin Quad Flatpack（无引线）(VQFN) 64 引脚 PAG Thin Quad Flatpack (TQFP) 封装 80 引脚 PN Low-Profile Quad Flatpack (LQFP) 封装
- 56 引脚 RSH Very Thin Quad Flatpack（无引线）(VQFN)
- 64 引脚 PAG Thin Quad Flatpack (TQFP) 封装
- 80 引脚 PN Low-Profile Quad Flatpack (LQFP) 封装
- 温度选项 T：–40°C 至 105°C S：–40°C 至 125°C Q：–40°C 至 125°C 的环境温度范围（通过针对汽车应用的 AEC Q100 认证）
- T：–40°C 至 105°C
- S：–40°C 至 125°C
- Q：–40°C 至 125°C 的环境温度范围（通过针对汽车应用的 AEC Q100 认证）
产品概述
C2000™ 32 位微控制器针对处理、感应和驱动进行了优化，可提高实时控制应用（如工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输、电机控制以及感应和信号处理）的闭环性能。C2000 系列包括高级性能 MCU 和入门级性能 MCU。F2803x 系列微控制器将 C28x 内核和控制律加速器 (CLA) 的性能与高度集成的控制外设整合到低引脚数的器件中。该系列器件的代码与基于 C28x 的旧版代码兼容，同时具有较高的模拟集成度。内部稳压器实现了单电源轨运行。HRPWM 模块经过强化，可实现双边沿控制（调频）。增设了具有 10 位内部基准的模拟比较器，可直接进行路由以控制 PWM 输出。ADC 可在 0V 至 3.3V 的满标量程范围内进行转换，支持 VREFHI/VREFLO 基准的比例运算。ADC 接口已针对低开销和延迟进行了优化。要了解有关 C2000 MCU 的更多信息，请访问 C2000™ 实时控制 MCU 页面。
TMS320F28035RSHT 电路图
TMS320F28035RSHT 电路图
