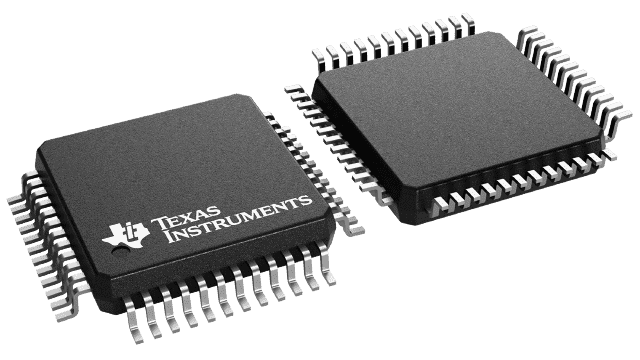

- 封装：48-LQFP
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：管件
- 参考价格：$5.0225
更新日期：2024-04-01 00:04:00
产品简介：具有 50 MHz 频率、32KB 闪存、6 通道 PWM 的 C2000? 32 位 MCU
查看详情- 封装：48-LQFP
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：管件
- 参考价格：$5.0225
TMS320F280270PTS 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TMS320F280270PTS 中文资料属性参数
- 标准包装：40
- 类别：集成电路 (IC)
- 家庭：嵌入式 - 微控制器，
- 系列：TMS320F2802x0, Piccolo™, C2000™
- 核心处理器：C28x
- 芯体尺寸：32-位
- 速度：50MHz
- 连通性：I²C，SCI，SPI，UART/USART
- 外围设备：欠压检测/复位，POR，PWM，WDT
- 输入/输出数：22
- 程序存储器容量：32KB（16K x 16）
- 程序存储器类型：闪存
- EEPROM 大小：-
- RAM 容量：4K x 16
- 电压 - 电源 (Vcc/Vdd)：1.71 V ~ 1.995 V
- 数据转换器：A/D 8x12b
- 振荡器型：内部
- 工作温度：-40°C ~ 125°C
- 封装/外壳：48-LQFP
- 包装：管件
产品特性
- 亮点高效 32 位中央处理单元 (CPU) (TMS320C28x) 50-MHz 和 40-MHz 器件 3.3-V 单电源 集成型加电复位和欠压复位 两个内部零引脚振荡器 多达 22 个复用通用输入输出 (GPIO) 引脚 三个 32 位 CPU 定时器 片载闪存，SRAM，OTP 内存 代码安全模块 串行端口外设 (SCI/SPI/I2C) 增强型控制外设 多达 3 个增强型脉冲宽度调制器 (ePWM) 模块，支持多达 6 个通道 增强型捕捉 (eCAP) 模数转换器 (ADC) 片载温度传感器 多达 2 个比较器 （只适用于 280270） 38 引脚和 48 引脚封装
- 高效 32 位中央处理单元 (CPU) (TMS320C28x)
- 50-MHz 和 40-MHz 器件
- 3.3-V 单电源
- 集成型加电复位和欠压复位
- 两个内部零引脚振荡器
- 多达 22 个复用通用输入输出 (GPIO) 引脚
- 三个 32 位 CPU 定时器
- 片载闪存，SRAM，OTP 内存
- 代码安全模块
- 串行端口外设 (SCI/SPI/I2C)
- 增强型控制外设 多达 3 个增强型脉冲宽度调制器 (ePWM) 模块，支持多达 6 个通道 增强型捕捉 (eCAP) 模数转换器 (ADC) 片载温度传感器 多达 2 个比较器 （只适用于 280270）
- 38 引脚和 48 引脚封装
- 高效 32 位中央处理单元 (CPU) (TMS320C28x) 50 MHz （20-ns 周期时间） 40 MHz （25-ns 周期时间） 16 x 16 和 32 x 32 介质访问控制 (MAC) 运算 16 x 16 双通道 MAC 哈佛 (Harvard) 总线架构 连动运算 快速中断响应及处理 统一内存编程模型 高效代码（使用 C/C++ 和汇编语言）
- 50 MHz （20-ns 周期时间）
- 40 MHz （25-ns 周期时间）
- 16 x 16 和 32 x 32 介质访问控制 (MAC) 运算
- 16 x 16 双通道 MAC
- 哈佛 (Harvard) 总线架构
- 连动运算
- 快速中断响应及处理
- 统一内存编程模型
- 高效代码（使用 C/C++ 和汇编语言）
- 字节序：小端序
- 低器件和系统成本： 3.3-V 单电源 无需电源排序 集成型加电和欠压复位 可采用低至 38 引脚小型封装 低功率 无模拟支持引脚
- 3.3-V 单电源
- 无需电源排序
- 集成型加电和欠压复位
- 可采用低至 38 引脚小型封装
- 低功率
- 无模拟支持引脚
- 计时: 两个内部零引脚振荡器 单片晶体振荡器/外部时钟输入 支持动态 PLL 比率改变 看门狗定时器模块 丢失时钟检测电路
- 两个内部零引脚振荡器
- 单片晶体振荡器/外部时钟输入
- 支持动态 PLL 比率改变
- 看门狗定时器模块
- 丢失时钟检测电路
- 多达 22 个具有输入滤波功能可单独编程的多路复用 GPIO 引脚
- 可支持所有外设中断的外设中断扩展 (PIE) 模块
- 三个 32 位 CPU 定时器
- 每个 ePWM 模块中的独立 16 位定时器
- 片载存储器 闪存，SRAM，OTP，引导 ROM 可用
- 闪存，SRAM，OTP，引导 ROM 可用
- 128 位安全密钥/锁 用于保护安全内存块 可保护固件逆向工程
- 用于保护安全内存块
- 可保护固件逆向工程
- 串行端口外设 一个 SCI (UART) 模块 一个 SPI 模块 一个内部集成电路 (I2C) 总线
- 一个 SCI (UART) 模块
- 一个 SPI 模块
- 一个内部集成电路 (I2C) 总线
- 高级仿真特性 分析和断点功能 借助硬件的实时调试
- 分析和断点功能
- 借助硬件的实时调试
- 2802x0 封装 38 引脚 DA 薄型小外形尺寸封装 (TSSOP) 48 引脚 PT 薄型方形扁平封装 (LQFP)
- 38 引脚 DA 薄型小外形尺寸封装 (TSSOP)
- 48 引脚 PT 薄型方形扁平封装 (LQFP)
产品概述
F2802x0 Piccolo 系列微控制器将 C28x 内核供电，此内核与低引脚数量器件中的高集成控制外设相耦合。 该系列的代码与以往基于 C28x 的代码相兼容，并且提供了很高的模拟集成度。一个内部电压稳压器允许单一电源轨运行。 增设了具有内部 10 位基准的模拟比较器，并可直接对其进行路由以控制 PWM 输出。 ADC 可在 0 V 至 3.3 V 固定全标度范围内进行转换操作，并支持比例式VREFHI/VREFLO 基准。 ADC 接口专门针对低开销/低延迟进行了优化。
