TMP709AQDBVRQ1

Texas Instruments 温控器 - 固态

更新日期：2024-04-01 00:04:00

TMP709AQDBVRQ1

Texas Instruments 温控器 - 固态

产品简介：采用 SOT 封装、具有引脚可选 2°C 和 10°C 迟滞的汽车类、±3°C 温度开关

查看详情

TMP709AQDBVRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TMP709AQDBVRQ1 中文资料属性参数

  • 现有数量：0现货3,000Factory查看交期
  • 价格：1 : ￥4.85000剪切带（CT）3,000 : ￥1.86028卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 跳断温度阈值：Hot
  • 开关温度：可编程
  • 精度：±3°C
  • 电流 - 输出（最大值）：20mA
  • 输出类型：开路漏极
  • 输出：低有效
  • 输出功能：/OverTemp
  • 可选滞后：是
  • 特性：可选跳变点
  • 电压 - 供电：2.7 V ~ 5.5 V
  • 电流 - 供电：40μA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：SC-74A，SOT-753
  • 供应商器件封装：SOT-23-5

产品特性

  • Qualified for Automotive Applications
  • AEC-Q100 Qualified With the Following Results: Device Temperature Grade 1: –40°C to 125°C Ambient Operating Temperature Range Device HBM ESD Classification Level 3A Device CDM ESD Classification Level C6
  • Device Temperature Grade 1: –40°C to 125°C Ambient Operating Temperature Range
  • Device HBM ESD Classification Level 3A
  • Device CDM ESD Classification Level C6
  • Threshold Accuracy: ±0.5°C Typical ±3.5°C Maximum (60°C to 100°C)
  • ±0.5°C Typical
  • ±3.5°C Maximum (60°C to 100°C)
  • Temperature Threshold Set By 1% External Resistor
  • Low Quiescent Current: 40 µA Typical
  • Open-Drain, Active-Low Output Stage
  • Pin-Selectable 2°C or 10°C Hysteresis
  • Reset Operation Specified at VCC = 0.8 V
  • Supply Range: 2.7 V to 5.5 V
  • Package: 5-Pin SOT-23

产品概述

The TMP709-Q1 is a fully-integrated, resistor- programmable temperature switch with a temperature threshold that is set by just one external resistor within the entire operating range. The TMP709-Q1 provides an open-drain, active-low output and has a 2.7-V to 5.5-V supply-voltage range.The temperature threshold accuracy is typically ±0.5°C, with a maximum of ±3.5°C (60°C to 100°C). The quiescent current consumption is typically 40 µA. Hysteresis is pin-selectable to 2°C or 10°C.The TMP709-Q1 is available in a 5-pin, SOT-23 package.
查看全部

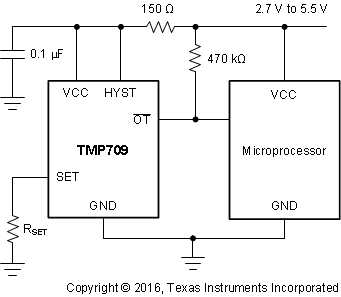

TMP709AQDBVRQ1 电路图

TMP709AQDBVRQ1 电路图

TMP709AQDBVRQ1 电路图
