TMP709AIDBVR

Texas Instruments PMIC - 热管理
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.399

更新日期：2024-04-01 00:04:00

TMP709AIDBVR

Texas Instruments PMIC - 热管理

产品简介：具有 2°C 和 10°C 迟滞的电阻可编程温度开关

查看详情
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.399

TMP709AIDBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TMP709AIDBVR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 热管理
  • 系列：-
  • 功能：温度开关
  • 传感器类型：内部
  • 感应温度：0°C ~ 125°C
  • 精确度：±3°C
  • 拓扑：比较器，电压基准
  • 输出类型：低态有效/开漏极
  • 输出警报：无
  • 输出风扇：无
  • 电源电压：2.7 V ~ 5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：SC-74A，SOT-753
  • 供应商设备封装：SOT-23-5
  • 包装：带卷 (TR)

产品特性

  • 阀值精度：典型值 ±0.5°C 最大值 ±3°C（+60°C 至 +100°C 时）
  • 典型值 ±0.5°C
  • 最大值 ±3°C（+60°C 至 +100°C 时）
  • 由 1% 外部电阻器设定的温度阀值
  • 低静态电流：典型值为 40μA
  • 开漏、低电平有效输出级
  • 可通过引脚选择的 2°C 或者 10°C 温度滞后
  • VCC=0.8V 上指定的复位操作
  • 电源范围：2.7V 至 5.5V
  • 封装方式：5 引脚 SOT23

产品概述

TMP709 是一款完全集成的、可编程电阻器温度开关，在其全工作范围内，只需一个外部电阻器即可设定温度阀值。 TMP709 提供一个开漏、低电平有效输出和一个介于 2.7V 至 5.5V 的电源电压范围。温度阀值精度的典型值为 ±0.5°C 而最大值为 ±3°C（+60°C 至 +100°C 时）。 静态流耗的典型值为 40μA。 可通过引脚选择来确定 2°C 或者 10°C 的温度滞后。TMP709 采用 5 引脚 SOT23 封装。
查看全部

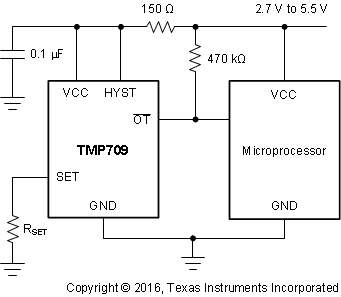

TMP709AIDBVR 电路图

TMP709AIDBVR 电路图

TMP709AIDBVR 电路图
