TMP6131DYAR

Texas Instruments PTC 热敏电阻

更新日期：2024-04-01

TMP6131DYAR

Texas Instruments PTC 热敏电阻

产品简介：采用 0402、0603/0805 和通孔封装的 1%、10kΩ 线性热敏电阻

查看详情

TMP6131DYAR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TMP6131DYAR 中文资料属性参数

  • 现有数量：7,686现货9,000Factory
  • 价格：1 : ￥2.54000剪切带（CT）3,000 : ￥0.90549卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 25°C 时电阻：10 kOhms
  • 电阻容差：±1%
  • 工作温度：-40°C ~ 125°C
  • 功率 - 最大值：-
  • 安装类型：表面贴装型
  • 封装/外壳：SC-79，SOD-523
  • 供应商器件封装：SOT-5X3

产品特性

  • 具有正温度系数 (PTC) 的 硅基热敏电阻
  • 线性电阻随温度变化
  • 在 25°C 下具有 10kΩ 标称电阻 (R25) ±1% 最大值（0°C 至 70°C）
  • ±1% 最大值（0°C 至 70°C）
  • -40°C 至 +150°C 的宽工作温度范围
  • 在整个温度范围内具有稳定的灵敏度 6400ppm/°C TCR (25°C) 在整个温度范围内具有 0.2% 的典型 TCR 容差
  • 6400ppm/°C TCR (25°C)
  • 在整个温度范围内具有 0.2% 的典型 TCR 容差
  • 快速热响应时间为 0.6s (DEC)
  • 长寿命和稳健性能 内置失效防护，能够在发生短路故障时提供保护 传感器长期温漂典型值为 0.5%
  • 内置失效防护，能够在发生短路故障时提供保护
  • 传感器长期温漂典型值为 0.5%

产品概述

立即开始使用热敏电阻设计工具，它提供了完整的电阻与温度关系表（R-T 表）的计算以及用于推导温度和示例 C 代码的有用方法。TMP61 线性热敏电阻可在整个温度范围内提供线性度和始终如一的灵敏度，支持使用简单而准确的方法进行温度转换。该器件的低功耗和较小的热质量可充分减小自发热。这些器件具有内置的高温失效防护性能以及对环境变化的强大抵抗力，设计用于长寿命的高性能应用。TMP6 系列器件外型小巧，可靠近热源放置，并具有快速响应时间。与 NTC 热敏电阻相比，它具有以下优点：无需额外的线性化电路、更大程度减少校准工作量、电阻容差变化更小、高温下灵敏度更高以及可节省时间和内存的简化转换方法。TMP61 目前采用 0402 X1SON 封装、0603 SOT-5X3 封装，以及 2 引脚穿孔式 TO-92S 封装。
查看全部

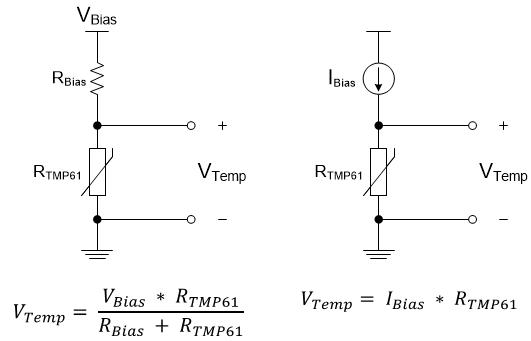

TMP6131DYAR 电路图

TMP6131DYAR 电路图

TMP6131DYAR 电路图
