TMP422AQDCNRQ1

Texas Instruments 模拟和数字输出

更新日期：2024-04-01 00:04:00

TMP422AQDCNRQ1

Texas Instruments 模拟和数字输出

产品简介：符合 AEC-Q100 标准的汽车类 2 通道远程温度传感器

查看详情

TMP422AQDCNRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TMP422AQDCNRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：3,000 : ￥9.25369卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 传感器类型：数字，本地/远程
  • 感应温度 - 本地：-40°C ~ 125°C
  • 感应温度 - 远程：-40°C ~ 125°C
  • 输出类型：I2C/SMBus
  • 电压 - 供电：2.7V ~ 5.5V
  • 分辨率：12 b
  • 特性：可编程极限
  • 精度 - 最高（最低）：±1°C（±3°C）
  • 测试条件：-40°C ~ 125°C
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-23-8
  • 供应商器件封装：SOT-23-8

产品特性

  • 具有符合 AEC-Q100 标准的下列结果： 温度等级 1：-40°C 至 +125°C 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2 器件组件充电模式 (CDM) ESD 分类等级 C5
  • 温度等级 1：-40°C 至 +125°C
  • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
  • 器件组件充电模式 (CDM) ESD 分类等级 C5
  • 小外形尺寸晶体管 (SOT) 23-8封装中删除了封装名称
  • ±1°C 远程二极管传感器（最大值）
  • ±1.5°C 本地温度传感器（最大值）
  • 串联电阻抵消
  • N 因数校正
  • 两线制 I2C 或 SMBus兼容串口
  • 多接口地址
  • 二极管故障检测
  • 符合 RoHS 标准且无 Sb/Br
  • 处理器和现场可编程栅极阵列 (FPGA) 温度监视
  • 液晶显示屏 (LCD)、数字光处理 (DLP) 和硅基液晶 (LCOS) 投影仪
  • 服务器
  • 中央办公电信设备
  • 存储区域网络 (SAN)

产品概述

TMP421-Q1、TMP422-Q1 和 TMP423-Q1 器件分别为内置本地温度传感器的单通道、双通道和三通道汽车类远程温度传感器监视器。远程温度传感器二极管连接的晶体管通常为低成本 NPN 或 PNP 型晶体管或二极管，它们都是微控制器、微处理器或现场可编程门阵列 (FPGA) 的组成部件。针对多个器件制造商的远程精度均为 ±1°C，无需校准。两线制串口可接受 SMBus 写字节、读字节、发送字节和接收字节命令来配置器件。TMP421-Q1, TMP422-Q1, and TMP423-Q1包括串联电阻抵消、可编程非理想因子、宽范围远程温度测量（高达 +150°C）以及二极管故障检测。TMP421-Q1, TMP422-Q1, and TMP423-Q1采用 8 引脚小外形尺寸晶体管 (SOT)-23 封装。
查看全部

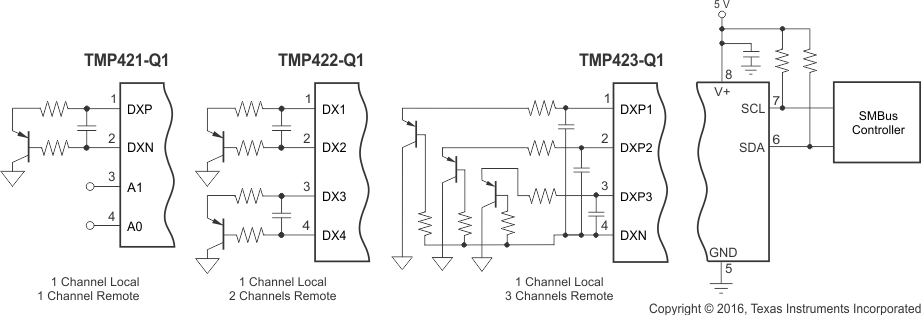

TMP422AQDCNRQ1 电路图

TMP422AQDCNRQ1 电路图

TMP422AQDCNRQ1 电路图
