TMP392A3DRLR

Texas Instruments 温控器 - 固态

产品简介：TMP392 双通道（过热和温热）、电阻器可编程温度开关

查看详情

TMP392A3DRLR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TMP392A3DRLR 中文资料属性参数

  • 现有数量：235现货8,000Factory
  • 价格：1 : ￥8.27000剪切带（CT）4,000 : ￥1.99741卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 跳断温度阈值：Hot
  • 开关温度：可编程
  • 精度：±3.5°C
  • 电流 - 输出（最大值）：-
  • 输出类型：开路漏极
  • 输出：低有效
  • 输出功能：OverTemp
  • 可选滞后：是
  • 特性：可选跳变点
  • 电压 - 供电：1.62 V ~ 5.5 V
  • 电流 - 供电：500nA
  • 工作温度：-55°C ~ 130°C
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-563，SOT-666
  • 供应商器件封装：-

产品特性

  • 电阻器可编程的温度跳闸点和迟滞选项 电阻器容差可实现零误差迟滞选项：5°C、10°C 和 20°C
  • 电阻器容差可实现零误差
  • 迟滞选项：5°C、10°C 和 20°C
  • 适用于过热检测的双路输出 通道 A（过热 - 热）：+30 至 +124°C，阶跃为 2°C通道 B（过热 - 温）：+30 至 +105°C，阶跃为 5°C
  • 通道 A（过热 - 热）：+30 至 +124°C，阶跃为 2°C
  • 通道 B（过热 - 温）：+30 至 +105°C，阶跃为 5°C
  • 精度级别选项（在 +30°C 至 +130°C 范围内达到最大值）： A2 级：±3.0°C（在 +30°C 至 +70°C 范围内为 ±1.5°C）A3 级：±3.5°C（在 +30°C 至 +70°C 范围内为 ±2.0°C）
  • A2 级：±3.0°C（在 +30°C 至 +70°C 范围内为 ±1.5°C）
  • A3 级：±3.5°C（在 +30°C 至 +70°C 范围内为 ±2.0°C）
  • 超低功耗：25°C 时为 0.5µA（典型值）
  • 电源电压：1.62 至 5.5V
  • 开漏输出
  • 跳闸测试功能支持系统内测试
  • 采用 SOT-563 (1.60mm × 1.20mm)、6 引脚封装

产品概述

TMP392 器件属于超低功耗、双通道、电阻器可编程温度开关系列，可在 30°C 至 130°C 范围内对系统过热事件进行保护和检测。TMP392 可提供双路过热（热、温）检测。跳闸温度 (TTRIP) 和热迟滞 (THYST) 选项可由两个位于 SETA 和 SETB 引脚上的 E96 系列电阻器（1% 容差）进行编程。通道 A 电阻器的阻值范围为 1.05KΩ 至 909KΩ，具有 48 个不同阻值。通道 B 电阻器的阻值范围为 10.5KΩ 至 909KΩSETA 输入的接地电阻器值可设置通道 A 的 TTRIP 阈值。SETB 输入的接地电阻器值可设置通道 B 的 TTRIP 阈值，两个通道的 THYST 选项可设置为 5°C 或 10°C，以防止发生不需要的数字输出切换。当 SETB 输入接地，通道 A 运行时具有 20°C 的迟滞。电阻器精度对 TTRIP 精度没有影响。为使客户能够进行电路板级制造， TMP392 可通过发挥 SETA 或 SETB 引脚功能激活数字输出，从而支持跳闸测试功能。
查看全部

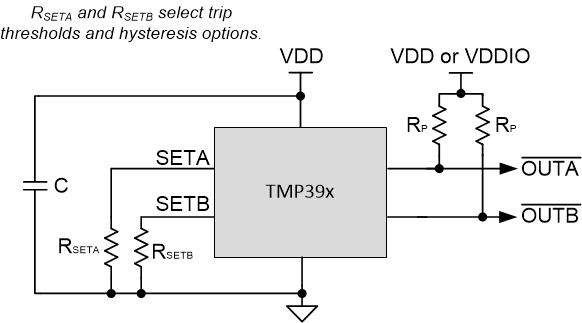

TMP392A3DRLR 电路图

TMP392A3DRLR 电路图

TMP392A3DRLR 电路图
