TMP302BQDRLRQ1

Texas Instruments 温控器 - 固态

产品简介：汽车类、引脚可选跳变点、1.4V 温度开关系列

查看详情

TMP302BQDRLRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TMP302BQDRLRQ1 中文资料属性参数

  • 现有数量：7,642现货8,000Factory
  • 价格：1 : ￥5.09000剪切带（CT）4,000 : ￥1.90420卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 跳断温度阈值：Hot
  • 开关温度：70°C，75°C，80°C，85°C
  • 精度：±2°C
  • 电流 - 输出（最大值）：10mA
  • 输出类型：开路漏极
  • 输出：低有效
  • 输出功能：/OverTemp
  • 可选滞后：是
  • 特性：可选跳变点
  • 电压 - 供电：1.4 V ~ 3.6 V
  • 电流 - 供电：8μA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-563，SOT-666
  • 供应商器件封装：SOT-5X3

产品特性

  • 符合汽车应用 要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围 器件 HBM ESD 分类等级 2 器件 CDM ESD 分类等级 C6
  • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C6
  • 低功耗：15µA（最大值）
  • SOT563 封装：1.6mm × 1.6mm × 0.6mm
  • 跳闸点精度：在 40°C 至 125°C 温度范围内为 ±0.2°C（典型值）
  • 引脚可选跳变点
  • 开漏输出，低电平有效
  • 可选滞后：5°C 或 10°C
  • 低电源电压范围: 1.4V 至 3.6V

产品概述

TMP302-Q1 系列器件是一款采用微封装 (SOT563) 的温度开关。TMP302-Q1 系列器件可通过引脚来选择跳闸点和迟滞，因而具有低功耗（最大 15µA）且简单易用的特点。这些器件运行时无需额外组件；其功能不受微处理器或微控制器的影响。TMP302-Q1 系列器件具有多种不同的版本，跳闸点为 50ºC 至 125ºC（以 5ºC 为递增单位）（参阅器件比较表）。
查看全部

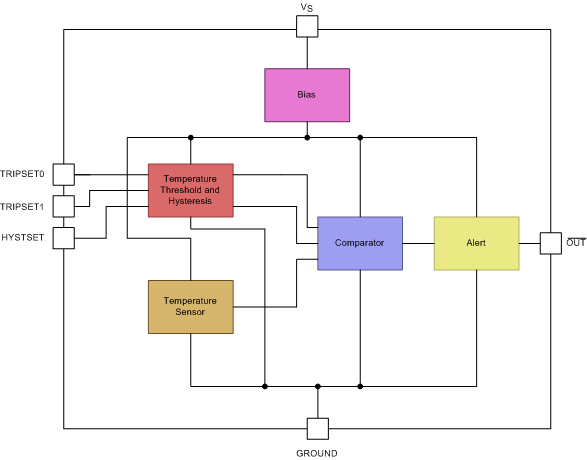

TMP302BQDRLRQ1 电路图

TMP302BQDRLRQ1 电路图

TMP302BQDRLRQ1 电路图
