TMP102AQDRLRQ1

Texas Instruments 模拟和数字输出

更新日期：2024-04-01 00:04:00

TMP102AQDRLRQ1

Texas Instruments 模拟和数字输出

产品简介：采用 2.56mm2 封装且具有 I2C/SMBus 的汽车类 ±2°C 1.4V 至 3.6V 数字温度传感器

查看详情

TMP102AQDRLRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TMP102AQDRLRQ1 中文资料属性参数

  • 现有数量：17,276现货8,000Factory
  • 价格：1 : ￥15.58000剪切带（CT）4,000 : ￥6.33269卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 传感器类型：数字，本地
  • 感应温度 - 本地：-40°C ~ 125°C
  • 感应温度 - 远程：-
  • 输出类型：I2C/SMBus
  • 电压 - 供电：1.4V ~ 3.6V
  • 分辨率：11 b
  • 特性：单触发，输出开关，关断模式
  • 精度 - 最高（最低）：±2°C（±3°C）
  • 测试条件：-25°C ~ 85°C（-40°C ~ 125°C）
  • 工作温度：-55°C ~ 150°C
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-563，SOT-666
  • 供应商器件封装：SOT-5X3

产品特性

  • 具有符合 AEC-Q100 标准的下列特性： 温度等级 1：–40°C 至 125°C 环境工作温度范围 人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2 组件充电模式 (CDM) ESD 分类等级 C6
  • 温度等级 1：–40°C 至 125°C 环境工作温度范围
  • 人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
  • 组件充电模式 (CDM) ESD 分类等级 C6
  • SOT563 封装 (1.6mm × 1.6mm) 尺寸较 SOT23 减小 68%
  • 未经校准时的精度： –25°C 至 85°C 范围内为 2°C（最大值） –40°C 至 125°C 范围内为 3°C（最大值）
  • –25°C 至 85°C 范围内为 2°C（最大值）
  • –40°C 至 125°C 范围内为 3°C（最大值）
  • 低静态电流： 激活时 10µA（最大值） 关断时 1µA（最大值）
  • 激活时 10µA（最大值）
  • 关断时 1µA（最大值）
  • 电源电压范围：1.4 V 至 3.6 V
  • 分辨率：12 位
  • 数字输出：与 SMBus™、两线制和 I2C 接口兼容
  • NIST 可追溯

产品概述

TMP102-Q1 器件是一款数字温度传感器，在要求高精度的应用中是 NTC 和 PTC 热敏电阻的理想替代品。该器件在未经校准或无外部组件信号调节的情况下可提供的精度为 ±0.5°C。器件温度传感器为高度线性化产品，无需复杂计算或查表即可得知温度。片上 12 位 ADC 具备最低 0.0625°C 的分辨率。1.6mm × 1.6mm SOT563 封装尺寸较 SOT23 封装减小 68%。TMP102-Q1 器件具有 SMBus、两线制和 I2C 接口兼容性，最多允许四个器件位于一条总线上。该器件还具有 SMBus 警报功能。器件的额定工作电压范围是 1.4V 至 3.6V，整个工作范围内最大静态电流为 10µA。TMP102-Q1 器件适用于在各种通信、计算机、消费类产品、环境、工业和仪表等各种应用中进行工作温度测量。器件的额定工作温度范围为 -40°C 至 +125°C。TMP102-Q1 生产单元已完全通过可追溯 NIST 的传感器测试，并且已借助可追溯 NIST 的设备使用 ISO/IEC 17025 标准认可的校准进行验证。
查看全部

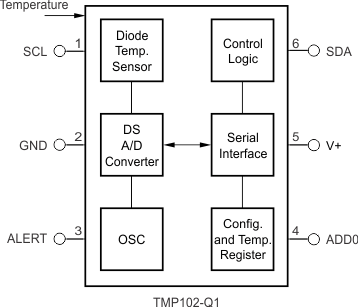

TMP102AQDRLRQ1 电路图

TMP102AQDRLRQ1 电路图

TMP102AQDRLRQ1 电路图
