TMP102AIDRLR

视频文件：TMP102 Low Power Digital Temperature Sensor with SMBus/Two-Wire Serial Interface in SOT563
标准包装：1
类别：集成电路 (IC)
家庭：PMIC - 热管理
系列：-
功能：温度监控系统（传感器）
传感器类型：内部
感应温度：-40°C ~ 125°C
精确度：±3°C（最小值）
拓扑：ADC（三角积分型），寄存器库
输出类型：2 线 SMBus?
输出警报：是
输出风扇：无
电源电压：1.4 V ~ 3.6 V
工作温度：-40°C ~ 125°C
安装类型：表面贴装
封装/外壳：SOT-563，SOT-666
供应商设备封装：SOT-563
包装：®
其它名称：296-26834-6

产品特性

SOT563 封装 (1.6mm × 1.6mm) 相较于 SOT-23，尺寸缩小了 68%
未经校准时的精度： –25°C 至 85°C 范围内为 2.0°C（最大值） –40°C 至 125°C 范围内为 3.0°C（最大值）
–25°C 至 85°C 范围内为 2.0°C（最大值）
–40°C 至 125°C 范围内为 3.0°C（最大值）
低静态电流:激活时 10µA（最大值）关断时 1µA（最大值）
激活时 10µA（最大值）
关断时 1µA（最大值）
电源电压范围：1.4V 至 3.6V
分辨率：12 位
数字输出：兼容 SMBus、双线制和 I2C 接口
NIST 可追溯

产品概述

TMP102 器件是一款数字温度传感器，非常适用于作为需要高精度的 NTC/PTC 热敏电阻的替代品。该器件在未经校准或无外部组件信号调节的情况下可提供的精度为 ±0.5°C。器件温度传感器为高度线性化产品，无需复杂计算或查表即可得知温度。片上 12 位 ADC 具备最低 0.0625°C 的分辨率。1.6mm × 1.6mm 的 SOT563 封装相较于 SOT-23 封装，尺寸缩小了 68%。TMP102 器件具备 SMBus™、两线制和 I2C 接口兼容性，最多允许四个器件位于一条总线上。此外，该器件还具备 SMBus 报警功能。器件的额定工作电压范围是 1.4V 至 3.6V，整个工作范围内最大静态电流为 10µA。TMP102 器件适用于在各种通信、计算机、消费类产品、环境、工业和仪表应用中进行扩展温度测量。器件的额定工作温度范围为 –40°C 至 125°C。TMP102 生产单元已经过 100% 的传感器测试，具有 NIST 可追溯的特点，并已借助 NIST 可追溯的设备使用 ISO/IEC 17025 标准认可的校准要求进行验证。

查看全部

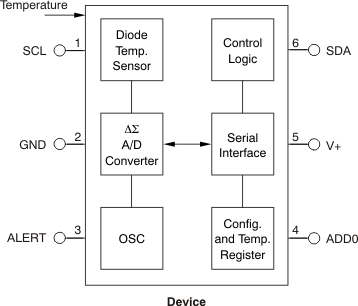

TMP102AIDRLR 电路图
