更新日期:2024-04-01 00:04:00
产品简介:单通道、40V、1MHz、低功耗运算放大器
查看详情TLV9301IDBVR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TLV9301IDBVR 中文资料属性参数
- 现有数量:147,419现货
- 价格:1 : ¥4.61000剪切带(CT)3,000 : ¥1.84130卷带(TR)
- 系列:-
- 包装:卷带(TR)剪切带(CT)? 得捷定制卷带
- 产品状态:在售
- 放大器类型:通用
- 电路数:1
- 输出类型:满摆幅
- 压摆率:3V/μs
- 增益带宽积:1 MHz
- -3db 带宽:-
- 电流 - 输入偏置:-
- 电压 - 输入补偿:2.5 mV
- 电流 - 供电:150μA
- 电流 - 输出/通道:60 mA
- 电压 - 跨度(最小值):4.5 V
- 电压 - 跨度(最大值):40 V
- 工作温度:-40°C ~ 125°C(TA)
- 安装类型:表面贴装型
- 封装/外壳:SC-74A,SOT-753
- 供应商器件封装:SOT-23-5
产品特性
- 低失调电压:±0.5mV
- 低失调电压漂移:±2µV/°C
- 低噪声:1 kHz 时为 33nV/√Hz
- 高共模抑制:110dB
- 低偏置电流:±10pA
- 轨到轨输出
- 高带宽:1MHz GBW
- 高压摆率:3V/µs
- 低静态电流:每个放大器 150µA
- 宽电源电压:±2.25V 至 ±20V,4.5V 至 40V
- 强大的 EMI 性能:1GHz 时为 72dB
- 支持多路复用器/比较器的输入: 电源轨的差分和共模输入电压范围
- 电源轨的差分和共模输入电压范围
- 行业标准封装: SOT-23-5 和 SC70 单体封装 SOIC-8、TSSOP-8 和 VSSOP-8 双列封装 四通道电源版本采用 SOIC-14 和 TSSOP-14 封装
- SOT-23-5 和 SC70 单体封装
- SOIC-8、TSSOP-8 和 VSSOP-8 双列封装
- 四通道电源版本采用 SOIC-14 和 TSSOP-14 封装
产品概述
TLV930x 系列(TLV9301、TLV9302 和 TLV9304)是 40V 成本优化型运算放大器系列。这些器件具有出色的通用直流和交流规格,包括轨到轨输出、低失调电压(典型值为 ±0.5mV)、低温漂(典型值为 ±2µV/°C)和 1MHz 带宽。TLV930x 的便利特性(例如宽差分输入电压范围、高输出电流 (±60mA) 以及高压摆率 (3V/µs))使其成为了一款可靠的运算放大器,适用于高电压成本敏感型应用。TLV930x 系列运算放大器采用标准封装,额定工作温度范围为 –40°C 至 125°C。

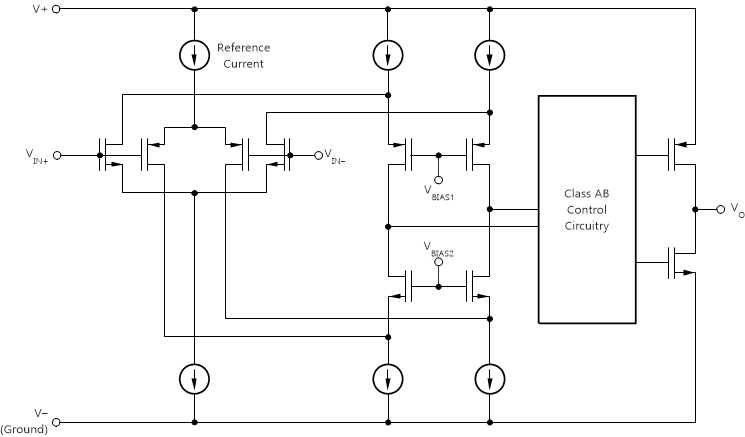

TLV9301IDBVR 电路图

TLV9301IDBVR 电路图
