TLV9152IPWR

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01 00:04:00

TLV9152IPWR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：双通道、16V、4.5MHz、低功耗运算放大器

查看详情

TLV9152IPWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV9152IPWR 中文资料属性参数

  • 现有数量：3,413现货6,000Factory
  • 价格：1 : ￥9.78000剪切带（CT）2,000 : ￥4.43605卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：2
  • 输出类型：满摆幅
  • 压摆率：20V/μs
  • 增益带宽积：4.5 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：10 pA
  • 电压 - 输入补偿：125 μV
  • 电流 - 供电：560μA（x2 通道）
  • 电流 - 输出/通道：75 mA
  • 电压 - 跨度（最小值）：2.7 V
  • 电压 - 跨度（最大值）：16 V
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：8-TSSOP

产品特性

  • 低失调电压：±125µV
  • 低失调电压漂移：±0.3µV/°C
  • 低噪声：1kHz 时为 10.5nV/√Hz
  • 高共模抑制：120dB
  • 低偏置电流：±10pA
  • 轨至轨输入和输出
  • 宽带宽：4.5MHz GBW
  • 高压摆率：20V/µs
  • 低静态电流：每个放大器 560µA
  • 宽电源电压：±1.35V 至 ±8V，2.7V 至 16V
  • 强大的 EMIRR 性能：输入引脚上采用 EMI/RFI 滤波器
  • 电源轨的差分和共模输入电压范围
  • 行业标准封装： 单通道型号采用 SOT-23-5、SOT-23-6 和 SC70-5 双通道型号采用 SOIC-8、SOT-23-8、TSSOP-8、VSSOP-8、WSON-8 和 X2QFN-10 封装 四通道型号采用 SOIC-14、SOT-23-14、TSSOP-14 和 X2QFN-14 封装
  • 单通道型号采用 SOT-23-5、SOT-23-6 和 SC70-5
  • 双通道型号采用 SOIC-8、SOT-23-8、TSSOP-8、VSSOP-8、WSON-8 和 X2QFN-10 封装
  • 四通道型号采用 SOIC-14、SOT-23-14、TSSOP-14 和 X2QFN-14 封装

产品概述

TLV915x 产品系列（TLV9151、TLV9152 和 TLV9154）是 16V 通用运算放大器产品系列。这些器件具有出色的直流精度和交流性能，包括轨到轨输出、低失调电压（±125µV，典型值）、低失调漂移（±0.3µV/°C，典型值）和 4.5MHz 带宽。宽差分输入电压范围、高输出电流 (±75mA)、高压摆率 (20V/µs) 以及低噪声 (10.5nV/√Hz) 等便捷特性使TLV915x 成为一款适用于工业应用的稳健而噪声低的运算放大器。TLV915x 产品系列运算放大器采用标准封装，指定温度为 -40°C 至 125°C。
查看全部

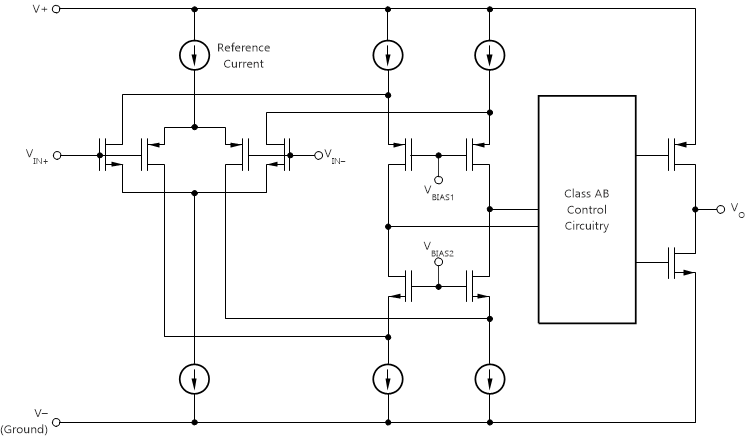

TLV9152IPWR 电路图

TLV9152IPWR 电路图

TLV9152IPWR 电路图
