TLV707185DQNR

Texas Instruments PMIC - 稳压器 - 线性
  • 封装：4-XDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.29865-$0.75

更新日期：2024-04-01

TLV707185DQNR

Texas Instruments PMIC - 稳压器 - 线性

产品简介：具有使能功能的 200mA、低 IQ、低压降稳压器

查看详情
  • 封装：4-XDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.29865-$0.75

TLV707185DQNR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV707185DQNR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - 线性
  • 系列：-
  • 稳压器拓扑结构：正，固定式
  • 输出电压：1.85V
  • 输入电压：2 V ~ 5.5 V
  • 电压 - 压降（标准）：-
  • 稳压器数量：1
  • 电流 - 输出：200mA（最小值）
  • 电流 - 限制（最小）：240mA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：4-XDFN 裸露焊盘
  • 供应商设备封装：4-X2SON EP（1x1）
  • 包装：®
  • 其它名称：296-30597-6

产品特性

  • 典型精度：0.5%
  • 支持 200mA 输出
  • 低 I Q：25µA
  • 可提供 0.85V 至 5.0V 范围内的固定输出电压组合 (1)
  • 高电源抑制比 (PSRR)： 在 100Hz 时为 70dB 在 1MHz 时为 50dB
  • 在 100Hz 时为 70dB
  • 在 1MHz 时为 50dB
  • 可在采用 0.1µF 的有效电容时保持稳定 (2)
  • 热关断保护和过流保护
  • 封装：1mm x 1mm DQN (X2SON) (1) (2)

产品概述

TLV707 系列（TLV707 和 TLV707P）低压降线性稳压器 (LDO) 是具有出色线性及负载瞬态性能的低静态电流器件，适用于功耗敏感型应用。这些器件提供了 0.5% 的典型准确度。所有的版本均具有旨在实现安全性的热关断及过流保护功能。此外，这些器件还能在采用仅 0.1µF 的有效输出电容时保持稳定。这一特性允许使用具有较高偏置电压和温度降额的成本有效电容器。这些器件还在无输出负载的情况下调节至额定的准确度。另外，TLV707P 还提供了一个有源下拉电路，用于使输出快速放电。TLV707 系列 LDO 采用 1mm x 1mm DQN (X2SON) 封装，因此适用于手持设备应用。
查看全部

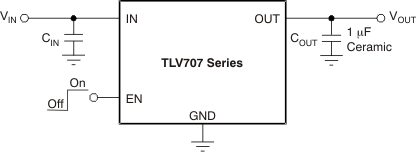

TLV707185DQNR 电路图

TLV707185DQNR 电路图

TLV707185DQNR 电路图
