TLV7022DGKR

Texas Instruments 比较器

更新日期：2024-04-01 00:04:00

TLV7022DGKR

Texas Instruments 比较器

产品简介：微功耗小型比较器（双通道、漏极开路输出）

查看详情

TLV7022DGKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV7022DGKR 中文资料属性参数

  • 现有数量：137现货
  • 价格：1 : ￥7.87000剪切带（CT）2,500 : ￥3.37473卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：通用
  • 元件数：2
  • 输出类型：开路漏极，满摆幅
  • 电压 - 供电，单/双?(±)：1.6V ~ 5.5V
  • 电压 - 输入补偿（最大值）：8mV @ 5V
  • 电流 - 输入偏置（最大值）：2pA @ 5V
  • 电流 - 输出（典型值）：65mA @ 5V
  • 电流 - 静态（最大值）：9μA
  • CMRR，PSRR（典型值）：73dB CMRR，77dB PSRR
  • 传播延迟（最大值）：310ns（标准）
  • 滞后：14mV
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 安装类型：表面贴装型
  • 供应商器件封装：8-VSSOP

产品特性

  • 超小型封装：X2SON (0.8 x 0.8mm2)
  • 标准封装：SOT23、SC70、VSSOP
  • 1.6V 至 6.5V 的宽电源电压范围
  • 5µA 静态电源电流
  • 260ns 低传播延迟
  • 轨至轨共模输入电压
  • 内部迟滞
  • 推挽和开漏输出选项
  • 过驱动输入无相位反转
  • –40°C 至 +125°C 的工作环境温度范围

产品概述

TLV7011/7021（单通道）和 TLV7012/7022（双通道）是微功耗比较器，采用低工作电压，具有轨至轨输入功能。这些比较器采用 0.8mm × 0.8mm 超小型无引线封装和标准引线式封装，适用于空间紧凑型设计，例如智能手机和其他便携式或电池供电 应用。TLV701x 和 TLV702x 提供出色的速度功率综合性能，其传播延迟为 260ns，静态电源电流为 5µA。得益于这种微功率下快速响应时间的综合性能，功率敏感型系统能够监测故障状况并快速做出响应。这些比较器的工作电压范围为 1.6V 至 6.5V，因此可与 3V 和 5V 系统兼容。此外，这些比较器在发生过驱动输入和内部迟滞时，不会产生输出相位反转。这些 特性 该系列的比较器非常适合在恶劣嘈杂环境中进行精密电压监测，其中缓慢输入信号必须转换为无噪声数字输出。 TLV701x 具有推挽式输出级，能够灌/拉毫安级电流，同时可对 LED 进行控制或驱动容性负载。TLV702x 具有可上拉到 VCC 之上的漏极开路输出级，因此适用于电平转换器和双极至单端转换器。
查看全部

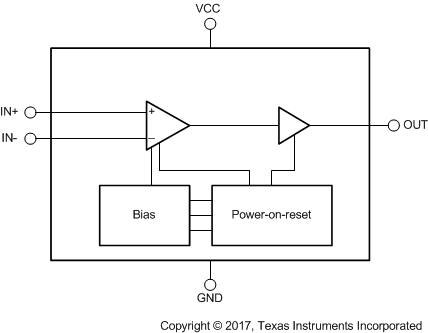

TLV7022DGKR 电路图

TLV7022DGKR 电路图

TLV7022DGKR 电路图
