TLV6710DDCT

Texas Instruments 比较器

更新日期：2024-04-01 00:04:00

TLV6710DDCT

Texas Instruments 比较器

产品简介：采用集成基准的低功耗高电压窗口比较器

查看详情

TLV6710DDCT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLV6710DDCT 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥23.13000剪切带（CT）250 : ￥15.67720卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：窗口
  • 元件数：2
  • 输出类型：开路漏极
  • 电压 - 供电，单/双?(±)：1.8V ~ 36V
  • 电压 - 输入补偿（最大值）：-
  • 电流 - 输入偏置（最大值）：0.025μA
  • 电流 - 输出（典型值）：-
  • 电流 - 静态（最大值）：11μA
  • CMRR，PSRR（典型值）：-
  • 传播延迟（最大值）：9.9μs
  • 滞后：12mV
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：SOT-23-6 细型，TSOT-23-6
  • 安装类型：表面贴装型
  • 供应商器件封装：SOT-23-THIN

产品特性

  • 高电源电压范围：1.8V 至 36V
  • 可调节阈值：低至 400mV
  • 高阈值精度： 0.25%（典型值） 在工作温度范围内最大值为 0.75%
  • 0.25%（典型值）
  • 在工作温度范围内最大值为 0.75%
  • 低静态电流：7µA（典型值）
  • 漏极开路输出
  • 内部滞后：5.5mV（典型值）
  • 温度范围：-40°C 至 125°C
  • 封装：超薄 SOT-23-6

产品概述

TLV6710 是一款高电压窗口比较器，工作电压范围为 1.8V 至 36V。此器件具有两个内部基准电压为 400mV 的高精度比较器和两个额定电压为 25V 的开漏输出TLV6710 可以作为一个窗口比较器使用，也可以作为两个独立的比较器使用。可以使用外部电阻器设定监控电压。当 INA+ 上的电压下降至低于 (VITP - VHYS)时，OUTA 被驱动至低电平，当电压返回到相应阈值 (VITP) 之上时，OUTA 变为高电平。当 INB- 上的电压上升至高于 VITP时，OUTB 被驱动至低电平，当电压下降至低于相应阈值 (VITP - VHYS) 时，OUTB 变为高电平。TLV6710 中的两个比较器都具有内置迟滞来抑制短时毛刺脉冲，确保稳定的输出运行，不会引起误触发。TLV6710 采用薄型 SOT-23-6 封装，额定结温范围为 –40°C 至 125°C。
查看全部

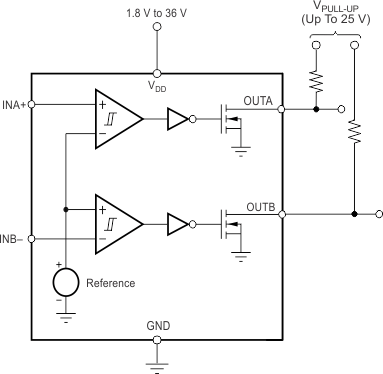

TLV6710DDCT 电路图

TLV6710DDCT 电路图

TLV6710DDCT 电路图
